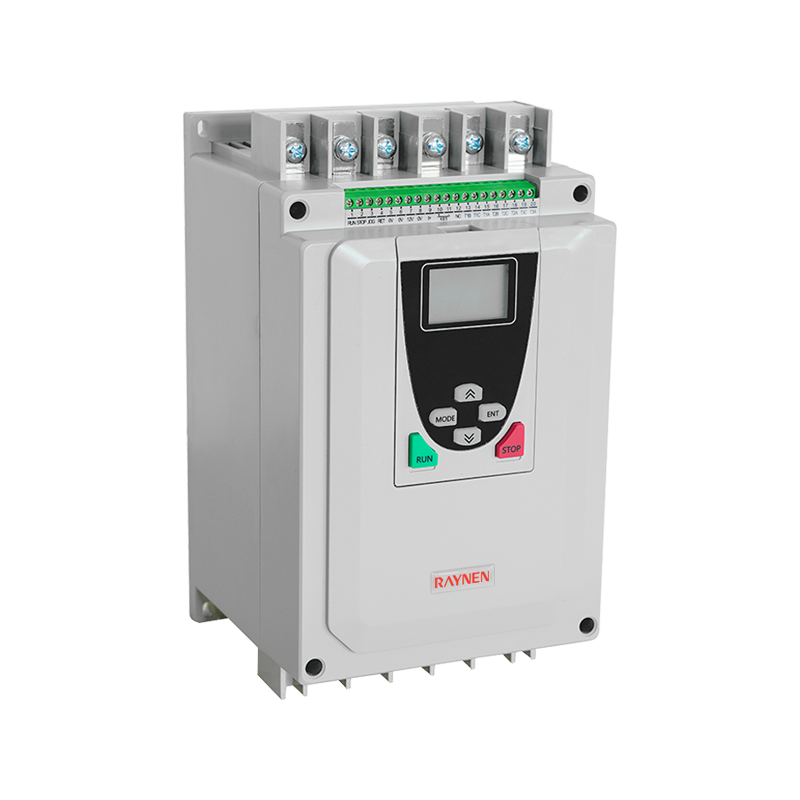

পণ্য সারাংশ
স্পেসিফিকেশন
 | প্যারামেট্রিক | |
| মডেল | RSE-T3-7-E ~ RSE-T3-55-E | |
| বাইপাস টাইপ | বাহ্যিক বাইপাস প্রকার | |
| ভোল্টেজ | 380V | |
| অভিযোজিত মোটর শক্তি (কিলোওয়াট) | 7.5/11/15/18.5/22/30/37/45/55 | |
| রেট আউটপুট বর্তমান (A) | 15/23/30/37/45/60/75/90/110 | |
| মাত্রা (মিমি) | 296*170*169 | |
| ইনস্টলেশন আকার (মিমি) | 265*155 | |
পণ্য বৈশিষ্ট্য
| অসামান্য গুণমান |  | রিমোট কন্ট্রোল |  |
| • সকল কর্মক্ষমতা সূচক সাবধানে ডিজাইন করা হয়েছে এবং কঠোরভাবে পরীক্ষা করা হয়েছে • সকল স্তরের সুরক্ষা • কন্ট্রোল সিস্টেমে ইন্সটল এবং ইন্টিগ্রেট করা সহজ | • যোগাযোগ ফাংশন রিমোট কন্ট্রোল, পর্যবেক্ষণ এবং সমন্বয় ফাংশন জন্য ব্যবহার করা হয় • RS485 স্ট্যান্ডার্ড ইন্টারফেসের মাধ্যমে, আপনি PC এবং PLC এর সাথে সংযোগ করতে পারেন | ||
| বাইপাস contactor, ক্ষতি কমাতে |  | সুবিধাজনক কীপ্যাড |  |
| • শুরু করার শেষে, বাইপাস কন্টাক্টর শুরু হয় • স্টার্টারের ভিতরের তাপ কমে যায় এবং ক্ষতি কম হয় • সকল সুরক্ষা ফাংশন কার্যকর থাকে (অতি তাপ, ওভার-লোড, আন-ডার-লোড, ইত্যাদি) | • মোটর ডেটা সামঞ্জস্য করতে সহজ ও স্বজ্ঞাত অপারেট কীপ্যাড ব্যবহার করুন • ইংরেজি কীপ্যাড অপারেশনটিকে সহজ করে তোলে | ||
| কম ক্ষতি নকশা |  | আরো সুবিধাজনক |  |
| RDS নিম্নলিখিত উপায়গুলির মাধ্যমে মোটরের অপারেটিং অবস্থাকে ক্রমাগত উন্নত করতে পারে: • মোটর গতি বক্ররেখা নিশ্চিত করতে অভিযোজিত সফট স্টার্টিং কন্ট্রোল প্রযুক্তি গৃহীত হয় মসৃণ এবং ক্রমাগত এবং একঘেয়েভাবে যে কোনো অবস্থায় ক্রমবর্ধমান, গতি প্রতিফলন বিন্দু ছাড়া • যান্ত্রিক ও জলবাহী চাপ কমায় • পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের লোড কমান (ভোল্টেজ পিক, ওভারকারেন্ট) | • RS485、Modbus যোগাযোগ • উপরের তারের, সংযোগ করা সহজ | ||
| প্রযোজ্য শক্তি |  | ||
| • জেনারেটরের বিস্তৃত পাওয়ার সাপ্লাই রেঞ্জের জন্য আবেদন করুন | |||
স্ট্রেইট-থ্রু কানেকশন ওয়্যারিংকে সহজ করে
ওয়্যারিং এবং টার্মিনাল
মডেল নামকরণ
সিলেকশন টেবিল
| মডেল (380V) | অভিযোজিত মোটর শক্তি ( kW ) | আমি আউট (A) | মাত্রা H*W*D (মিমি) | ইনস্টলেশন আকার (মিমি) | |
| H1*W1 | ছিদ্র | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
কর্মক্ষমতা এবং কনফিগারেশন
| বৈদ্যুতিক বৈশিষ্ট্য | |
| রেট করা অপারেটিং ভোল্টেজ | তিন-ফেজ 380V±15% |
| রেট অপারেটিং ফ্রিকোয়েন্সি | 50Hz বা 60Hz (অর্ডার করার আগে উল্লেখ করুন) |
| নিয়ন্ত্রিত পর্যায়গুলির সংখ্যা | 3 |
| প্রযোজ্য মোটর | মাউস-কেজ থ্রি-ফেজ ইন্ডাকশন মোটর/অসিঙ্ক্রোনাস মোটর |
| শুরু ফ্রিকোয়েন্সি | লোডের উপর নির্ভর করে, স্বাভাবিক অবস্থায় প্রতি ঘন্টায় 10 বারের বেশি এবং ভারী লোডের অধীনে 6 বার শুরু এবং বন্ধ করার পরামর্শ দেওয়া হয়। |
| শুরু করার পদ্ধতি | ভোল্টেজ র্যাম্প, বর্তমান র্যাম্প, বর্তমান সীমা, ইঞ্চিং, ভোল্টেজ র্যাম্প বর্তমান সীমা, হঠাৎ জাম্প ভোল্টেজ র্যাম্প |
| স্টপ পদ্ধতি | ফ্রি স্টপ, নরম স্টপ |
| সুরক্ষা ফাংশন | ফেজ লস সুরক্ষা, ওভারকারেন্ট সুরক্ষা, ওভারলোড সুরক্ষা, বর্তমান ভারসাম্য রক্ষা, ওভারহিটিং সুরক্ষা, স্টার্ট টাইমআউট সুরক্ষা ইত্যাদি। |
| পরিবেশগত বৈশিষ্ট্য | |
| অপারেটিং তাপমাত্রা | -10℃~40℃ (40℃~ 60℃ ক্ষমতা কমাতে হবে) |
| স্টোরেজ তাপমাত্রা | -25℃~70℃ |
| আপেক্ষিক আর্দ্রতা | 95% কোন ঘনীভবন বা ফোঁটা নয় |
| উচ্চতা | 1000m এর নিচে (1000~3000m ক্ষমতা কমাতে হবে) |
| কুলিং পদ্ধতি | প্রাকৃতিক বায়ু শীতল |
| ইনস্টলেশন পদ্ধতি | প্রাচীর-মাউন্ট করা |
| অন্যান্য | কোন দাহ্য, বিস্ফোরক, ক্ষয়কারী গ্যাস, কোন পরিবাহী ধুলো বা ধাতব পাউডার নেই |
| মান এবং সার্টিফিকেশন | |
| বাস্তবায়ন মান | GB/T14048.6 |
| সার্টিফিকেশন | সিসিসি |
| নিয়ন্ত্রণ সার্কিট বৈশিষ্ট্য | |
| বাইপাস -01, 02 | বাইপাস কন্টাক্টর নিয়ন্ত্রণ করতে 01, 02 শুরু এবং শেষ হওয়ার পরে বন্ধ করুন। (চার্ট) |
| আউটপুট চালান -03, 04, 05 | 03, 04, 05 হল সমস্ত প্রোগ্রামেবল রিলে আউটপুট, এবং বিলম্বের সময় কোড f4 দ্বারা সেট করা হবে। আউটপুট ফাংশন কোড FE দ্বারা সেট করা হবে, এবং আউটপুট বৈধ হলে এটি বন্ধ হয়ে যাবে। |
| ফল্ট আউটপুট -06, 07, 08 | 06, 07, 08 হল প্রোগ্রামেবল ফল্ট রিলে আউটপুট, কোনো ফল্ট দেখা দিলে বা পাওয়ার বন্ধ হলে এগুলি বন্ধ হয়ে যাবে এবং পাওয়ার চালু হলে সেগুলি খোলা হবে। |
| এনালগ আউটপুট -09, 10 | 09, 10 বর্তমান তথ্য পরিমাপ করতে পারে যা লোডের সাথে পরিবর্তিত হয়। 400% আউটপুট 4 ~ 20mA ক্রমাঙ্কন মান, গণনা সূত্র: D = 400/16(1x-4)। lx হল প্রকৃত পরিমাপের মান (mA)। মোটর কারেন্ট (%)। |
| অবিলম্বে ইনপুট বন্ধ -11 | 11 এবং সাধারণ সংযোগ বিচ্ছিন্ন হলে মোটরটি অবিলম্বে বন্ধ হয়ে যাবে (অথবা সিরিজে অন্যান্য স্বাভাবিক ক্লোজিং পয়েন্টগুলিকে সংযুক্ত করুন। |
| নরম স্টপ ইনপুট -12 | 12 এবং সাধারণ সংযোগ বিচ্ছিন্ন করা মোটরকে সফ্ট স্টপ (বা ফ্রি স্টপ) করে দেবে |
| টাইপ করা শুরু করুন -13 | 13 এবং কমন ক্লোজিং মোটর চালাবে |
| সাধারণ -14, 15 | সাধারণ terminal for input signal |
| RS485 -16, 17, 18 | RS485 কমিউনিকেশন টার্মিনাল, একাধিক নরম স্টার্টার সংযোগ 16 হল যোগাযোগ, গ্রাউন্ডিং |
| পিই -19 | গ্রাউন্ডিং টার্মিনাল |
