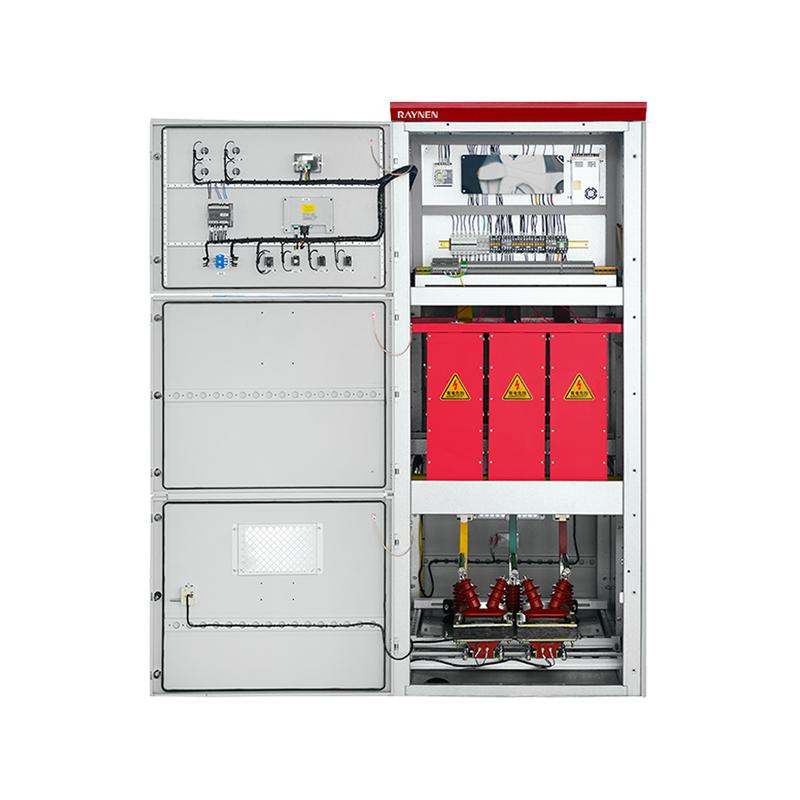

পণ্য সারাংশ
● স্ট্যান্ডার্ড kyn28 ক্যাবিনেট, সুরক্ষা মান অনুযায়ী কঠোরভাবে ডিজাইন করা হয়েছে
● ফাইবার অপটিক ট্রিগার
● PT অধিগ্রহণ মোড, ইলেকট্রনিক মোডের চেয়ে বেশি স্থিতিশীল
● আন্তর্জাতিক উচ্চ ভোল্টেজ বৈদ্যুতিক স্পেসিফিকেশন মেনে চলুন
● উচ্চ ভোল্টেজ অংশ এবং কম-ভোল্টেজ অংশ সম্পূর্ণরূপে বিচ্ছিন্ন নিরাপদ এবং নির্ভরযোগ্য
● স্কেলযোগ্য লট ইন্টারফেস
স্পেসিফিকেশন
 | প্যারামেট্রিক | |
| মডেল | RSE1000-10-420 ~ RSE1000-10-7000 | |
| রেটেড ভোল্টেজ | 10kV | |
| পি রেটেড (কিলোওয়াট) | 420/630/800/1250/1600/1800/2250/2500/2800/3500/4000/4500/5500/6000/7000 | |
| রেট করা বর্তমান (A) | 30/45/60/90/110/130/160/180/200/250/280/320/400/430/500 | |
| আকার (W*H*D মিমি) | 1000*2300*1500 | |
 | সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য মডুলার ডিজাইন। নিরোধক শক্তি আরও উন্নত করা হয় |
| | ইনস্টল, ডিবাগ এবং ব্যবহার করা সহজ: RVS হল একটি সম্পূর্ণ মোটর স্টার্টিং নিয়ন্ত্রণ এবং সুরক্ষা সিস্টেম। উচ্চ ভোল্টেজে চলার আগে কম ভোল্টেজ ব্যবহার করে সমগ্র সিস্টেমের বৈদ্যুতিক পরীক্ষার অনুমতি দেয়। |
| | 7-ইঞ্চি টাচস্ক্রিন এলসিডি প্যানেল প্রোগ্রামিং এবং প্যারামিটার সমন্বয় আরও সুবিধাজনক করতে ব্যবহার করা হয়। ফল্ট এবং রিয়েল-টাইম মনিটরিং আরও স্বজ্ঞাত এবং কাজের দক্ষতা উন্নত করে |
| | প্রোগ্রাম এনক্রিপশন সেটিংস |
কাজের নীতির চিত্র
মডেল নামকরণ
6kV রেটেড ভোল্টেজ মিডিয়াম ভোল্টেজ সফট স্টার্টার সিলেকশন টেবিল
| মডেল | হার ভোল্টেজ ( kV ) | রেট পাওয়ার (কিলোওয়াট) | রেট করা বর্তমান ( A ) | মাত্রা (W*H*D) মিমি | |
| (-G) জেনেনাল টাইপ | (-ই) ইন্টিগ্রেশন টাইপ | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | কাস্টমাইজযোগ্য | - |
10kV রেটেড ভোল্টেজ মিডিয়াম ভোল্টেজ সফট স্টার্টার সিলেকশন টেবিল
| মডেল | হার ভোল্টেজ ( kV ) | রেট পাওয়ার (কিলোওয়াট) | রেট করা বর্তমান ( A ) | মাত্রা (W*H*D) মিমি | |
| (-G) জেনেনাল টাইপ | (-ই) ইন্টিগ্রেশন টাইপ | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | কাস্টমাইজযোগ্য | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | কাস্টমাইজযোগ্য | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | কাস্টমাইজযোগ্য | - |
প্রযুক্তিগত তথ্য
| মৌলিক পরামিতি | |
| লোড প্রকার | তিন-ফেজ মাঝারি ভোল্টেজ কাঠবিড়ালি খাঁচা অ্যাসিঙ্ক্রোনাস মোটর, সিঙ্ক্রোনাস মোটর |
| কাজের ফ্রিকোয়েন্সি | 50HZ/60Hz±2Hz |
| ফেজ ক্রম | যেকোনো ফেজ সিকোয়েন্সে কাজ করার অনুমতি দেওয়া হয়েছে (এটি প্যারামিটার দ্বারা সেট করা যেতে পারে) |
| বাইপাস যোগাযোগকারী | সরাসরি শুরু করার ক্ষমতা সঙ্গে contactor |
| নিয়ন্ত্রণ ক্ষমতা | AC220V±15% |
| ওভারভোল্টেজ সুরক্ষা | DV/DT শোষণ |
| শুরু ফ্রিকোয়েন্সি | পরিবেষ্টিত তাপমাত্রা: -20℃~50℃ |
| পরিবেশের অবস্থা | প্রতি ঘন্টায় 1-6 বার |
| আপেক্ষিক আর্দ্রতা: 5% - 95% অ ঘনীভূত | |
| উচ্চতা 1500 মিটারের কম হতে হবে | |
| এইচএমআই | |
| ভাষা | ইংরেজি / চাইনিজ / রাশিয়ান |
| যন্ত্র প্রদর্শন | |
| ভোল্টমিটার | তিন-ফেজ প্রধান পাওয়ার সাপ্লাই ভোল্টেজ প্রদর্শন করুন |
| অ্যামিটার | তিন-ফেজ প্রধান সার্কিট কারেন্ট প্রদর্শন করুন |
| সুরক্ষা ফাংশন | |
| ফেজ ব্যর্থতা সুরক্ষা | স্টার্টআপ বা অপারেশন চলাকালীন, প্রধান পাওয়ার সাপ্লাইয়ের যে কোনো ফেজ সংযোগ বিচ্ছিন্ন করুন |
| ওভারকারেন্ট সুরক্ষা | বর্তমান সুরক্ষা সেটের বেশি: 100 ~ 500% |
| ফেজ বর্তমান ভারসাম্যহীন সুরক্ষা | 20~100% |
| ওভারলোড সুরক্ষা | ওভারলোড সুরক্ষা level:10A,20A,30A |
| আন্ডারভোল্টেজ সুরক্ষা | পরিসীমা: 50 ~ 100% |
| | কর্ম সময়: 0 ~ 10 সে |
| সময় শেষ হচ্ছে | শুরুর সময়সীমা: 10~120S |
| ওভারভোল্টেজ সুরক্ষা | যখন প্রধান পাওয়ার সাপ্লাই ভোল্টেজ রেট করা মানের 120% এর বেশি হয় |
| আন্ডারলোড সুরক্ষা | যখন প্রধান পাওয়ার সাপ্লাই ভোল্টেজ রেট করা মানের 70% এর কম হয় |
| গ্রাউন্ডিং সুরক্ষা | যখন গ্রাউন্ডিং কারেন্ট সেট মানের চেয়ে বেশি হয় |
| যোগাযোগ | |
| প্রোটোকল/ইন্টারফেস | মডবাস আরটিইউ |
| নেটওয়ার্ক সংযোগ | প্রতিটি RVS অনলাইনে 32টি RVS-এর সাথে যোগাযোগ করতে পারে |
| ফাংশন | অপারেশন অবস্থা এবং প্রোগ্রামিং পর্যবেক্ষণ |
| ডেটা রেকর্ড | |
| ব্যর্থতার রেকর্ড | সর্বশেষ 1000 বার এর ত্রুটি তথ্য রেকর্ড করুন |
