01 ভূমিকা:

ফ্যানের লোডগুলি ব্যাপকভাবে ব্যবহৃত হয়, যেমন বিভিন্ন উত্পাদন এবং গার্হস্থ্য বয়লার সিস্টেমের সরবরাহ ফ্যান এবং প্ররোচিত ড্রাফ্ট ফ্যান, কেন্দ্রীয় শীতাতপ নিয়ন্ত্রক ফ্যান ইউনিট, তাজা বায়ু ইউনিট, কুলিং টাওয়ার ফ্যান, বিভিন্ন উত্পাদন সাইটে এক্সজস্ট ফ্যান এবং উত্পাদন লাইনে ড্রায়ার। ফ্যানগুলি শিল্প এবং খনির উদ্যোগগুলির প্রধান শক্তি সরঞ্জাম। প্রাসঙ্গিক বিভাগের পরিসংখ্যান অনুসারে, দেশে ফ্যান এবং পাম্প এবং মোটরগুলির স্থাপিত ক্ষমতা প্রায় 35,000 মেগাওয়াট, এবং বিদ্যুত খরচ জাতীয় বিদ্যুতের প্রায় 40% এর জন্য দায়ী। ফ্যান অপারেশনে RVE32 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করার সময়, পাওয়ার সাশ্রয়ের হার সাধারণত 20% -60% হয় এবং বিনিয়োগ পুনরুদ্ধারের সময়কাল 1-3 বছর। সুবিধাগুলো খুবই তাৎপর্যপূর্ণ।

02 বৈশিষ্ট্য:

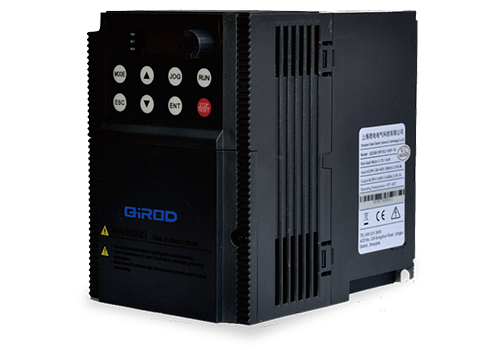

RVE32 হল একটি ক্যাবিনেট-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW-500KW, ইনকামিং লাইন ভোল্টেজ হল 380V-480V, এবং কন্ট্রোল মোড হল ভেক্টর কন্ট্রোল এবং স্পিড সেন্সর ছাড়াই ভেক্টর কন্ট্রোল৷ স্পিড সেন্সরবিহীন ভেক্টর কন্ট্রোল হল এক ধরনের ভেক্টর কন্ট্রোল, যা মোটর মডেলের গণনার মাধ্যমে মোটরের গতি ফিডব্যাক মান অনুমান করে। গতি সংবেদনহীন ভেক্টর নিয়ন্ত্রণের নিয়ন্ত্রণের নির্ভুলতা এবং গতিশীল কর্মক্ষমতা গতি বন্ধ লুপ সহ ভেক্টর নিয়ন্ত্রণের মতো ভাল নয়, তবে এতে সাধারণ সিস্টেমের সুবিধাও রয়েছে, গতি সেন্সর বজায় রাখার প্রয়োজন নেই এবং কম দাম, বিশেষত ফ্যান এবং পাম্প মোটরগুলির জন্য উপযুক্ত। প্রথাগত V/f কন্ট্রোলের জন্যও স্পিড সেন্সরের প্রয়োজন হয় না, তবে উচ্চ-শক্তির ফ্যান এবং পাম্প মোটরগুলির জন্য, যেমন বর্তমান লুপ নিয়ন্ত্রণ ছাড়াই V/f নিয়ন্ত্রণ, বর্তমান ওঠানামা করা সহজ। স্পীড সেন্সরলেস ভেক্টর কন্ট্রোলে শুধু স্পিড ক্লোজড লুপই থাকে না বরং কারেন্ট ক্লোজড লুপও থাকে এবং মোটরের স্টেডি-স্টেট কারেন্ট আরও স্থিতিশীল।

RVE32-এর 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2 রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), অ্যানালগ ইনপুটের জন্য 5V সহায়ক পাওয়ার সাপ্লাই ফিক্সড ইনপুট, 24V অক্সিলারি পাওয়ার সাপ্লাই সহ ক্লায়েন্ট টার্মিনালের একটি সম্পদ রয়েছে, AI/এআই/এআই/এ প্রোগ্রামে বিনামূল্যের জন্য 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই ব্যবহার করা যেতে পারে। ফাংশন সংজ্ঞায়িত করুন।

RVE32 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল বিল্ট-ইন PID ফাংশন রয়েছে, যা অপারেশনে আরও নমনীয়। ইন্টারফেস নিয়ন্ত্রণ করার অনেক উপায় আছে, যা হার্ড-ওয়্যার্ড বা যোগাযোগ হতে পারে।

04 সিস্টেম পরিচিতি:

এই বয়লারের মোট চারটি মোটর যথাক্রমে বাষ্প, গরম তেল এবং গরম ফ্লু গ্যাস নিয়ন্ত্রণ করতে RVE32 ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করে। গরম ফ্লু গ্যাস দুটি 315KW মোটর দ্বারা নিয়ন্ত্রিত হয় এবং কাঠের সজ্জা শুকানোর জন্য পাইপের মাধ্যমে প্রধান ফ্যানে পাঠানো হয়। দুটি 315KW QD6000 ইনভার্টার যথাক্রমে দুটি ফ্যানকে নিয়ন্ত্রণ করে, এবং RVE32 এর আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে ফ্যানের আউটপুট শক্তি নিয়ন্ত্রণ করে, যাতে গরম ধোঁয়ার প্রবাহের সুনির্দিষ্ট নিয়ন্ত্রণ উপলব্ধি করা যায়, যা শুধুমাত্র প্রক্রিয়াটির প্রয়োজনীয়তা পূরণ করে না, বরং একটি উইন ব্যবহার করার চেয়ে আরও দক্ষ। গরম ধোঁয়ার প্রবাহ সামঞ্জস্য করার জন্য এটি আরও শক্তি দক্ষ। অন্য দুটি 132KW মোটর যথাক্রমে স্টিম জেনারেটর থেকে বাষ্প এবং তাপীয় তেল জেনারেটর থেকে গরম তেলকে মিক্সিং চেম্বারে খাওয়ায়। বাষ্প জেনারেটরে বাষ্প আউটপুট সমন্বয় বাষ্প জেনারেটরে চাপ এবং তাপমাত্রা নিয়ন্ত্রণ করতে পারে, এবং তাপ তেল জেনারেটরে তাপ তেল আউটপুট সামঞ্জস্য তাপ তেল জেনারেটরের তাপমাত্রা নিয়ন্ত্রণ করতে পারে। RVE32 মোটরের আউটপুট শক্তি নিয়ন্ত্রণ করে বাষ্প এবং গরম তেলের আউটপুট সামঞ্জস্য করে, যাতে বাষ্প জেনারেটরের চাপ এবং তাপমাত্রা এবং গরম তেল জেনারেটরের তাপমাত্রা নিয়ন্ত্রণ করা যায়।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

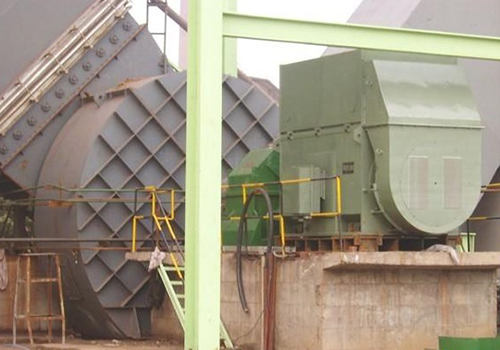

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি RVE32 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা হয়েছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

RVE32 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে বয়লার ফ্যান নিয়ন্ত্রণ ব্যবস্থা চার বছরেরও বেশি সময় ধরে চালু করা হয়েছে, এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

নিয়ন্ত্রণ ডিভাইস নির্ভরযোগ্যভাবে কাজ করে এবং একটি কম ব্যর্থতার হার আছে;  উল্লেখযোগ্যভাবে কম শব্দ;

উত্পাদন প্রক্রিয়া প্রয়োজনীয়তা মেটাতে গরম ধোঁয়া প্রবাহের সুনির্দিষ্ট নিয়ন্ত্রণ;

মোটর এবং ফ্যানের বিয়ারিংয়ের পরিষেবা জীবন প্রসারিত করে, মোটরের তাপ উত্পাদন হ্রাস করে এবং রক্ষণাবেক্ষণের পরিমাণকে ব্যাপকভাবে হ্রাস করে;

অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য, এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ ব্যবস্থার দ্বারা বর্ধিত সমগ্র বিনিয়োগ এক বছরেরও বেশি সময়ের মধ্যে পুনরুদ্ধার করা যেতে পারে।

08 গ্রাহকের সুবিধা:

সঠিকভাবে উত্পাদন প্রক্রিয়া প্রয়োজনীয়তা মেটাতে প্রবাহ সামঞ্জস্য;

মোটর ক্ষতি এবং রক্ষণাবেক্ষণ খরচ হ্রাস;

শক্তি-সঞ্চয় প্রভাব অসাধারণ, এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণের দ্বারা বৃদ্ধিকৃত বিনিয়োগ এক বছরেরও বেশি সময়ের মধ্যে সম্পূর্ণরূপে পুনরুদ্ধার করা যেতে পারে৷
