01 ভূমিকা:

পাওয়ার প্রযুক্তির বিকাশ এবং ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ প্রযুক্তির উন্নতির সাথে, কোর হিসাবে ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণের সাথে বুদ্ধিমান জল সরবরাহ নিয়ন্ত্রণ পদ্ধতি মাল্টি-পাম্প স্যুইচিং এবং ভালভ সমন্বয়ের পূর্ববর্তী জল সরবরাহ পদ্ধতি প্রতিস্থাপন করেছে। পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণের সময়, প্রারম্ভিক কারেন্ট রেট করা বর্তমানের মধ্যে সীমাবদ্ধ হতে পারে, এইভাবে শুরু করার সময় পাওয়ার গ্রিডের উপর প্রভাব এড়ানো যায়। পাম্পের মসৃণ শুরুর কারণে, স্বাভাবিক ক্রিয়াকলাপের গড় গতি হ্রাস পায়, যার ফলে পাম্প এবং ভালভের মতো সরঞ্জামগুলির আয়ু বৃদ্ধি পায়। একই সময়ে, এটি শুরু এবং বন্ধ করার সময় জলের হাতুড়ি প্রভাব দূর করতে পারে। এর স্থিতিশীল কর্মক্ষমতা, সাধারণ অপারেশন মোড এবং ফাংশন সহ, ফ্রিকোয়েন্সি কনভার্টারটি জল সরবরাহ ব্যবস্থাকে বিদ্যুৎ, জল এবং জনশক্তি সংরক্ষণ করতে সক্ষম করবে এবং অবশেষে উচ্চ-দক্ষ অপারেশনের উদ্দেশ্য অর্জন করবে।

02 বৈশিষ্ট্য:

RVE32 হল একটি ক্যাবিনেট-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW~500KW, ইনকামিং ভোল্টেজ হল 380V~480V, এবং নিয়ন্ত্রণ পদ্ধতি হল সেন্সরহীন ভেক্টর নিয়ন্ত্রণ এবং ভেক্টর নিয়ন্ত্রণ৷ স্পিড সেন্সরবিহীন ভেক্টর কন্ট্রোল হল এক ধরনের ভেক্টর কন্ট্রোল, কিন্তু কোনও স্পিড সেন্সর নেই এবং মোটর মডেলের গণনার মাধ্যমে মোটরের গতি ফিডব্যাক মান অনুমান করা হয়। গতি সংবেদনহীন ভেক্টর নিয়ন্ত্রণের নিয়ন্ত্রণের নির্ভুলতা এবং গতিশীল কর্মক্ষমতা গতি বন্ধ লুপ সহ ভেক্টর নিয়ন্ত্রণের মতো ভাল নয়, তবে এতে সাধারণ সিস্টেমের সুবিধাও রয়েছে, গতি সেন্সর বজায় রাখার প্রয়োজন নেই এবং কম দাম, বিশেষত ফ্যান এবং পাম্পগুলির জন্য। প্রথাগত V/f কন্ট্রোলের জন্যও স্পিড সেন্সরের প্রয়োজন হয় না, তবে উচ্চ-শক্তির ফ্যান এবং পাম্প মোটরগুলির জন্য, যেমন বর্তমান লুপ নিয়ন্ত্রণ ছাড়াই V/f নিয়ন্ত্রণ, বর্তমান ওঠানামা করা সহজ। স্পীড সেন্সরলেস ভেক্টর কন্ট্রোলে শুধু স্পিড ক্লোজড লুপই থাকে না বরং কারেন্ট ক্লোজড লুপও থাকে এবং মোটরের স্টেডি-স্টেট কারেন্ট আরও স্থিতিশীল।

RVE32-এ 8টি ডিজিটাল ইনপুট (LI1~LI8), 2টি অ্যানালগ ইনপুট (AI), 2 রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), অ্যানালগ পাওয়ার সাপ্লাইয়ের জন্য 5V সহায়ক পাওয়ার সাপ্লাই স্থির ইনপুট, 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই সহ ক্লায়েন্ট টার্মিনালের একটি সম্পদ রয়েছে, এআই/এআই/এআই/এআইএ প্রোগ্রামের জন্য বিনামূল্যে ব্যবহার করা যেতে পারে ফাংশন সংজ্ঞায়িত করুন। MODBUS ইন্টারফেস হল RVE32 এর স্ট্যান্ডার্ড কনফিগারেশন, কোন বিকল্পের প্রয়োজন নেই। RVE32 MODBUS এর মাধ্যমে উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে।

RVE32 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল বিল্ট-ইন PID ফাংশন রয়েছে, যা অপারেশনে আরও নমনীয়। ইন্টারফেস নিয়ন্ত্রণ করার অনেক উপায় আছে, যা হার্ড-ওয়্যার্ড বা যোগাযোগ হতে পারে।

04 সিস্টেম পরিচিতি:

এই সিস্টেমে, তিনটি গভীর কূপ পাম্প ব্যবহার করা হয়, এবং একটি 45KW গভীর কূপ পাম্প মৌলিক জল সরবরাহ ফাংশন বজায় রাখার জন্য একটি সাধারণভাবে খোলা পাম্প হিসাবে ব্যবহৃত হয়। একটি 75kW গভীর কূপ পাম্প প্রধান নিয়ন্ত্রণ পাম্প হিসাবে ব্যবহৃত হয়, এবং একটি ফ্রিকোয়েন্সি রূপান্তরকারী ধ্রুবক চাপ স্বয়ংক্রিয় জল সরবরাহ নিয়ন্ত্রণ ডিভাইস ইনস্টল করা হয়। যখন জলের খরচ পরিবর্তিত হয়, জল সরবরাহ নেটওয়ার্কের ধ্রুবক চাপ জল সরবরাহ উপলব্ধি করতে পাম্পের গতি সমন্বয় করা হয়। একটি 75kW গভীর কূপ পাম্প সম্পূর্ণ ডিজিটাল সেট সহ ইনস্টল করা হয়েছে। এসি মোটর সফট স্টার্ট কন্ট্রোলার একটি অক্জিলিয়ারী কন্ট্রোল পাম্প হিসাবে ব্যবহৃত হয়। যখন জল সরবরাহের ভলিউম ব্যাপকভাবে পরিবর্তিত হয়, যদি প্রধান নিয়ন্ত্রণ পাম্প সম্পূর্ণ ফ্রিকোয়েন্সিতে (বা ফ্রিকোয়েন্সি) কাজ করে, তবে জল সরবরাহ পাইপ নেটওয়ার্কের চাপ স্থির হওয়ার নিশ্চয়তা দেওয়া যায় না। কন্ট্রোলার অক্জিলিয়ারী কন্ট্রোল পাম্পকে চালু (বা বন্ধ) করে, এবং তারপরে প্রধান নিয়ন্ত্রণ পাম্প একটি পরিবর্তনশীল গতিতে চলে যাতে পাইপ নেটওয়ার্কের জলের চাপকে সামঞ্জস্য করা যায় যাতে এটি স্থির থাকে।

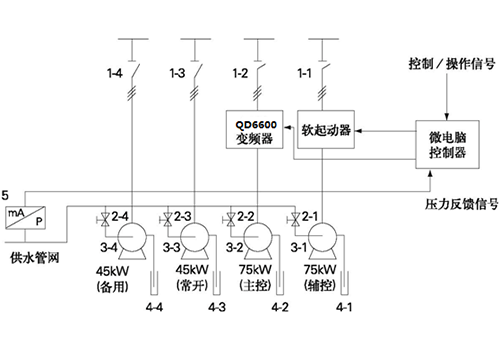

1- পাওয়ার সুইচ 2- ওয়ান-ওয়ে ওয়াটার ভালভ 3- পাম্প রিঅ্যাক্ট্যান্স 4- গভীর কূপের জলের উত্স 5- প্রেসার সেন্সর

05 প্রযুক্তিগত পরামিতি:

06 সাইটে ব্যবহার:

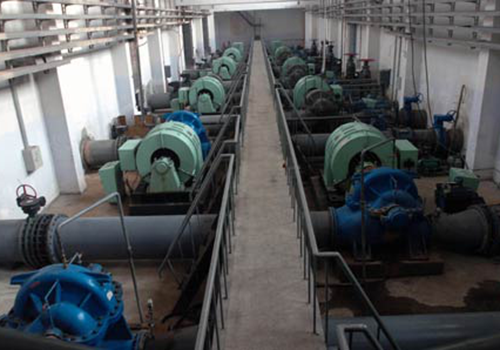

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি RVE32 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা হয়েছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

RVE32 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে ধ্রুবক চাপ জল সরবরাহ ব্যবস্থা তিন বছরেরও বেশি সময় ধরে চালু করা হয়েছে, এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

নিয়ন্ত্রণ ডিভাইস নির্ভরযোগ্যভাবে কাজ করে এবং একটি কম ব্যর্থতার হার আছে;

জল সরবরাহের চাপ স্থিতিশীল, যা উচ্চ-বৃদ্ধির গৃহস্থদের জলের সর্বোচ্চ ব্যবহারের সময় এবং জলের খাদের সময়কালে অতিরিক্ত পাইপের চাপের সময় জল কাটার অসুবিধাগুলি দূর করে;

পাম্প চালু হলে বালি অপসারণের সমস্যা এবং অপারেশন চলাকালীন ওভারফ্লো সমস্যা সমাধান করুন;

অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য, এবং প্রকৃত অপারেশন পরিসংখ্যান দেখায় যে এক বছরে 432,600 kWh বিদ্যুত সংরক্ষণ করা যেতে পারে। প্রতি কিলোওয়াট-ঘণ্টায় 0.3 ইউয়ান গণনা করা হলে, প্রায় 129,800 ইউয়ান বিদ্যুৎ খরচ বাঁচানো যেতে পারে। এক বছরেরও বেশি সময় ধ্রুব চাপ জল সরবরাহ স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার সমস্ত বর্ধিত বিনিয়োগ পুনরুদ্ধার করতে পারে।

08 গ্রাহকের সুবিধা:

জল সরবরাহ পাইপ নেটওয়ার্কের জলের চাপ স্থিতিশীল এবং জল খরচের পরিবর্তনের সাথে পরিবর্তিত হয় না, যা জল সরবরাহের গুণমানকে উন্নত করে;

এটি জল সরবরাহের পাইপ নেটওয়ার্কে জলের চাপের অস্বাভাবিক বৃদ্ধির কারণে সৃষ্ট চলমান জল এবং জল ফুটো হওয়ার ঘটনা এড়ায় এবং রক্ষণাবেক্ষণের ব্যয় হ্রাস করে;

শক্তি-সঞ্চয় প্রভাব উল্লেখযোগ্য, এবং ধ্রুবক চাপ জল সরবরাহ ব্যবস্থায় বর্ধিত বিনিয়োগ এক বছরেরও বেশি সময়ের মধ্যে সম্পূর্ণরূপে পুনরুদ্ধার করা যেতে পারে;

পানি সম্পদের অপচয় এড়ানো হয়, এবং ভূগর্ভস্থ পানির অত্যধিক শোষণের ফলে গঠিত পানির স্তর হ্রাসের ফানেল এলাকার আরও সম্প্রসারণ রোধ করা হয়।
