01 ভূমিকা:

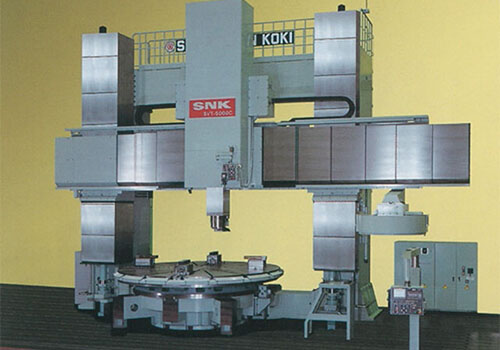

উল্লম্ব লেদগুলি হল বড় যান্ত্রিক সরঞ্জাম যা বৃহৎ রেডিয়াল মাত্রা এবং অপেক্ষাকৃত ছোট অক্ষীয় মাত্রা এবং জটিল আকার সহ বড় এবং ভারী ওয়ার্কপিসগুলি প্রক্রিয়া করতে ব্যবহৃত হয়। যেমন নলাকার পৃষ্ঠ, শেষ পৃষ্ঠ, শঙ্কুযুক্ত পৃষ্ঠ, নলাকার গর্ত, শঙ্কুযুক্ত গর্ত ইত্যাদি বিভিন্ন ডিস্ক, চাকা এবং হাতা। অতিরিক্ত ডিভাইসের সাহায্যে থ্রেডিং, গোলাকার বাঁক, প্রোফাইলিং, মিলিং এবং গ্রাইন্ডিংও সম্ভব। ভাল কম ফ্রিকোয়েন্সি টর্ক বৈশিষ্ট্য এবং দ্রুত প্রতিক্রিয়া গতি সহ স্থিতিশীল গতি নিয়ন্ত্রণ অর্জনের জন্য বড় মেশিন টুলের স্পিন্ডেল RVE32 ইনভার্টার দ্বারা নিয়ন্ত্রিত হয়। ব্রেকিং ইউনিট এবং ব্রেকিং প্রতিরোধক দ্বারা দ্রুত ব্রেকিং এবং স্টপিং উপলব্ধি করা হয়।

02 বৈশিষ্ট্য:

RVE32 হল একটি প্রাচীর-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW-500KW, ইনকামিং লাইন ভোল্টেজের ভোল্টেজ লেভেল হল 380V-480V, এবং নিয়ন্ত্রণ পদ্ধতি হল স্পিড সেন্সর ছাড়াই ভেক্টর নিয়ন্ত্রণ৷ RVE32-এ 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2টি রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), 5V অক্সিলিয়ারি পাওয়ার সাপ্লাই সহ অ্যানালগ পাওয়ার সাপ্লাই ফিক্সড ইনপুট, 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই সহ 8টি ডিজিটাল ইনপুট (LI1-LI8), AI/TA প্রোগ্রামের জন্য বিনামূল্যে ব্যবহৃত হয় ফাংশন সংজ্ঞায়িত করুন।

MODBUS ইন্টারফেস হল RVE32 এর স্ট্যান্ডার্ড কনফিগারেশন বিকল্প ছাড়া। RVE32 MODBUS এর মাধ্যমে উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে।

03 সুবিধা:

· 0.5Hz 150% রেটযুক্ত টর্ক প্রদান করুন, স্পিন্ডল মোটর শুরু করা সহজ;

· গতি নিয়ন্ত্রণ নির্ভুলতার সাথে, নিয়ন্ত্রণের নির্ভুলতা 0.2% এবং সঠিক গতি নিয়ন্ত্রণ অর্জিত হয়;

· ভাল ক্ষেত্র দুর্বল নিয়ন্ত্রণের সাথে, এটি উচ্চ ফ্রিকোয়েন্সিতে চলমান অবস্থায়ও সুনির্দিষ্ট নিয়ন্ত্রণ অর্জন করতে পারে;

· এটি দ্রুত ঘূর্ণন সঁচারক বল প্রতিক্রিয়া সুবিধা আছে, এবং যখন লোড fluctuates, বর্তমান ওঠানামা ছোট হয়;

· এটির ভাল ওভারলোড ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং উচ্চ কর্মক্ষম নির্ভরযোগ্যতা রয়েছে;

· উচ্চতর AVR ফাংশন, সুপার গ্রিড অভিযোজনযোগ্যতা, গ্যারান্টি আউটপুট ভোল্টেজ, বর্তমান এবং গতি স্থিতিশীলতা;

· চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভার-কারেন্ট সুরক্ষা, উত্পাদন ধারাবাহিকতা নিশ্চিত করতে সীমা;

· এটির শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং সম্পূর্ণ স্বাধীন বায়ু নালী নকশা তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপের মতো কঠোর পরিবেশের প্রতিরোধকে ব্যাপকভাবে উন্নত করতে পারে।

04 সিস্টেম পরিচিতি:

এই সিস্টেমে, একটি 55KW উল্লম্ব লেদ এর স্পিন্ডেল একটি RVE32 75KW ফ্রিকোয়েন্সি কনভার্টার দ্বারা চালিত হয়, এবং একটি দ্রুত ব্রেকিং স্টপ একটি বহিরাগত ব্রেকিং ইউনিট এবং ব্রেকিং প্রতিরোধকের মাধ্যমে উপলব্ধি করা হয়। ওপেন-লুপ ভেক্টর কন্ট্রোলের মাধ্যমে ধ্রুবক-গতির কাটিং অর্জিত হয় এবং লোড পরিবর্তনের কারণে গতির বৈচিত্র খুব কম। বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ টার্মিনালের মাধ্যমে শুরু হয়, এবং প্রদত্ত গতি নিয়ন্ত্রণ ব্যবস্থার 0-10V এনালগ ভোল্টেজ সংকেত দ্বারা নিয়ন্ত্রিত হয়। যখন মোটর 70Hz এ চলে, তখন গতির ওঠানামা 1 rpm-এর কম হয় এবং বর্তমান ওঠানামা 1A-এর কম হয়, সুনির্দিষ্ট গতি নিয়ন্ত্রণ উপলব্ধি করে।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

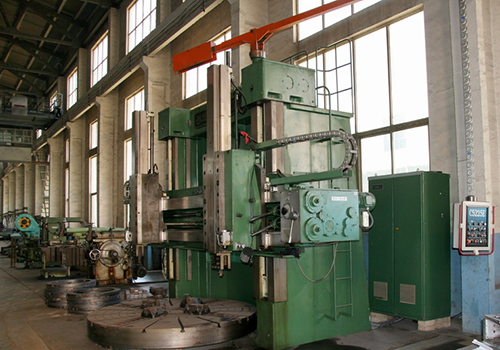

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি RVE32 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা হয়েছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

RVE32 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে উল্লম্ব লেদ কন্ট্রোল সিস্টেমটি তিন বছরেরও বেশি সময় ধরে চালু করা হয়েছে, এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

কন্ট্রোল ডিভাইস নির্ভরযোগ্যভাবে কাজ করে, ভাল পরিবেশগত অভিযোজনযোগ্যতা আছে, কঠোর পরিবেশ যেমন তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপ প্রতিরোধ করতে পারে এবং ব্যর্থতার হার কম;

চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

গতি নিয়ন্ত্রণ নির্ভুলতা উচ্চ, এবং উত্পাদন পণ্য প্রয়োজনীয়তা সঙ্গে সঙ্গতিপূর্ণ আরো; QD6000 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে উল্লম্ব লেদ নিয়ন্ত্রণ ব্যবস্থা তিন বছরেরও বেশি সময় ধরে কার্যকর করা হয়েছে, এবং ভাল অর্থনৈতিক সুবিধা এবং ফলাফল অর্জন করেছে।

08 গ্রাহকের সুবিধা:

বৈদ্যুতিন সংকেতের মেরু বদল এবং টাকু মোটর স্থিরভাবে চলে, রক্ষণাবেক্ষণ খরচ হ্রাস করে;

বৈদ্যুতিন সংকেতের মেরু বদল এর ব্যাপক সুরক্ষা ফাংশন উৎপাদন ধারাবাহিকতা নিশ্চিত করে;

পণ্যের উৎপাদন প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ, এবং ত্রুটির হার অনেক কমে গেছে।
