01 ভূমিকা:

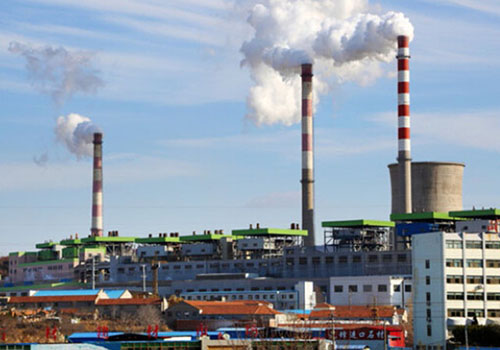

উত্তর চীনের শীতকাল দীর্ঘ এবং ঠাণ্ডা, এবং গরম করার পদ্ধতি যেমন হিটিং এবং জিওথার্মাল এখানকার মানুষদের শীতে ঠান্ডা থেকে বাঁচার প্রধান উপায় হয়ে উঠেছে। তাপবিদ্যুৎ কেন্দ্রটি স্টিম ট্রান্সমিশন পাইপলাইনের মাধ্যমে প্রতিটি তাপ বিনিময় স্টেশনে সুপারহিটেড বাষ্প পরিবহন করে। হিট এক্সচেঞ্জ স্টেশনে, বাষ্প হিট এক্সচেঞ্জারের মাধ্যমে গরম গরম জলকে উত্তপ্ত করে এবং সঞ্চালনকারী পাম্প গরম জলকে সেকেন্ডারি নেটওয়ার্কে এবং বিভিন্ন হিট এক্সচেঞ্জারে হিটিং পাইপলাইনের মাধ্যমে প্রেরণ করে। ব্যবহারকারী সাংহাই কিডিয়ানের D71 বৈদ্যুতিন সংকেতের মেরু বদল ব্যাপকভাবে পৌর ক্ষেত্রগুলিতে ব্যবহৃত হয়েছে, যেমন গরম, এইচভিএসি, জলের কাজ এবং স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্ট। আমাদের পণ্য এবং সমাধানগুলি উল্লেখযোগ্য শক্তি-সাশ্রয়ী প্রভাব, নিরাপদ এবং নির্ভরযোগ্য অপারেশন রয়েছে এবং এটি পৌর ব্যবস্থার স্থিতিশীল অপারেশনের গ্যারান্টি।

02 বৈশিষ্ট্য:

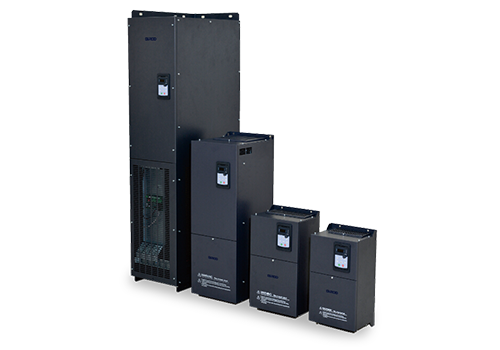

D71 হল একটি প্রাচীর-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল যার পাওয়ার রেঞ্জ 0.75KW-500KW, এবং ইনকামিং লাইন ভোল্টেজের ভোল্টেজ লেভেল কন্ট্রোল মোড হল 380V-480V, যা স্পিড সেন্সর ছাড়াই ভেক্টর নিয়ন্ত্রণ। স্পিড সেন্সরলেস ভেক্টর কন্ট্রোল বিশেষ করে ফ্যান এবং পাম্পের জন্য উপযুক্ত। স্পীড সেন্সরলেস ভেক্টর কন্ট্রোলে শুধু স্পিড ক্লোজড লুপই থাকে না বরং কারেন্ট ক্লোজড লুপও থাকে এবং মোটরের স্টেডি-স্টেট কারেন্ট আরও স্থিতিশীল।

D71-এ 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2টি রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), 5V অক্জিলিয়ারী পাওয়ার সাপ্লাই ফিক্সড ইনপুট, 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই সহ ক্লায়েন্ট টার্মিনালের একটি সম্পদ রয়েছে, যা LIO/এআই/ডিজিটাল ইনপুটের জন্য বিনামূল্যে ব্যবহার করা যেতে পারে। ফাংশন সংজ্ঞায়িত করুন। MODBUS ইন্টারফেস হল D71 এর স্ট্যান্ডার্ড কনফিগারেশন, কোন বিকল্পের প্রয়োজন নেই। D71 MODBUS এর মাধ্যমে উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে। D71 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল বিল্ট-ইন PID ফাংশন আছে, অপারেশন আরো নমনীয়, এবং ইন্টারফেস নিয়ন্ত্রণ করার অনেক উপায় আছে।

04 সিস্টেম পরিচিতি:

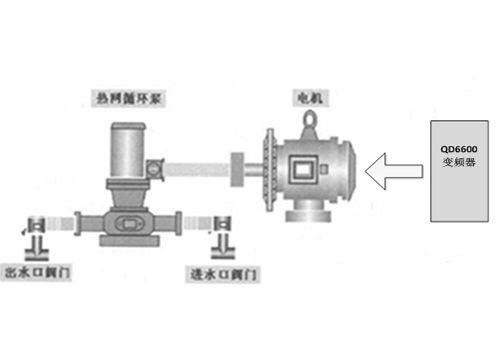

এই সিস্টেমে, একটি D71 110KW ফ্রিকোয়েন্সি কনভার্টার একটি 110KW তাপ নেটওয়ার্ক সঞ্চালন পাম্প চালাতে ব্যবহৃত হয়। সিস্টেমের মোট আউটপুট এবং রিটার্ন জলের তাপমাত্রার মধ্যে তাপমাত্রার পার্থক্য সংগ্রহ করে, এবং সিস্টেম ডিজাইনের তাপমাত্রার পার্থক্যের সাথে ব্যবহারকারী সিস্টেমের রিটার্ন জলের তাপমাত্রার তাপমাত্রার পার্থক্যের সাথে তুলনা করে, সিস্টেমের মোট প্রবাহ এবং তাপমাত্রার সামঞ্জস্য উপলব্ধি করতে ইনভার্টারের বিল্ট-ইন পিআইডি ফাংশন দ্বারা সঞ্চালন পাম্পের গতি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা হয়।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

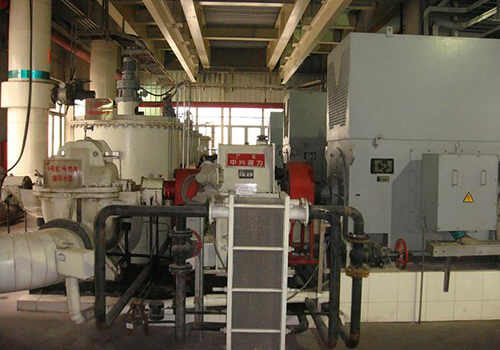

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি D71 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা আছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

D71 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে হিটিং নেটওয়ার্ক সঞ্চালিত জল পাম্প সিস্টেমটি তিন বছরেরও বেশি সময় ধরে চালু করা হয়েছে, এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

নিয়ন্ত্রণ ডিভাইস নির্ভরযোগ্যভাবে কাজ করে এবং একটি কম ব্যর্থতার হার আছে;  পিআইডি স্বয়ংক্রিয় সমন্বয়ের মাধ্যমে, গরম করার নেটওয়ার্কে প্রতিটি স্টেশনের অসম গরম এবং শীতল করার ঘটনাটি দূর করা হয়;

উত্পাদনের মানবহীন অপারেশন উপলব্ধি করুন, শ্রমের তীব্রতা ব্যাপকভাবে হ্রাস করুন এবং উত্পাদন দক্ষতা উন্নত করুন;

অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য, এবং সমস্ত বর্ধিত বিনিয়োগ এক বছরেরও বেশি সময়ে পুনরুদ্ধার করা যেতে পারে।

08 গ্রাহকের সুবিধা:

হিটিং নেটওয়ার্কে প্রতিটি স্টেশনের গরম এবং শীতলকরণ অভিন্ন, যা দূরবর্তী গ্রাহকদের গরম করার প্রয়োজনীয়তা নিশ্চিত করে এবং নিকটবর্তী গ্রাহকদের অতিরিক্ত গরম হওয়া এড়ায়।

উত্পাদনের মনুষ্যবিহীন অপারেশন উপলব্ধি করুন এবং উত্পাদন দক্ষতা উন্নত করুন;

যান্ত্রিক প্রভাব হ্রাস করা হয়, যা ব্যাপকভাবে রক্ষণাবেক্ষণ খরচ সংরক্ষণ করে;

শক্তি-সঞ্চয় প্রভাব অসাধারণ, এবং বর্ধিত বিনিয়োগ এক বছরেরও বেশি সময়ের মধ্যে সম্পূর্ণরূপে পুনরুদ্ধার করা যেতে পারে৷
