01 ভূমিকা:

HVAC-এর ধারণার মধ্যে রয়েছে গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার, তাই কেন্দ্রীয় এয়ার কন্ডিশনার থেকে এটির একটি বিস্তৃত ধারণা রয়েছে। HVAC-তে শক্তি সঞ্চয়ের ধারণাটি শক্তি সঞ্চয়ের বিনিময়ে পরিবেশ কমানো বা শক্তির চাহিদা দমন করা নয়, বরং ইন্টিগ্রেটেড রিসোর্স প্ল্যানিং (IRP) পদ্ধতি এবং এনার্জি ডিমান্ড সাইড ম্যানেজমেন্ট (DSM) কৌশল প্রয়োগের মাধ্যমে বিল্ডিংয়ের শক্তির দক্ষতা উন্নত করা, সামাজিক ও অর্থনৈতিক পরিবেশগত চাহিদা পূরণের জন্য সীমিত সম্পদ এবং শক্তি খরচ খরচ। D71 বৈদ্যুতিন সংকেতের মেরু বদল ব্যাপকভাবে গরম, বায়ুচলাচল এবং শীতাতপনিয়ন্ত্রণ ব্যবস্থায় উচ্চ-সম্পদ যেমন বিমানবন্দর, রেডিও এবং টেলিভিশন ভবন, হাসপাতাল এবং পাতাল রেলে ব্যবহৃত হয়েছে।

02 বৈশিষ্ট্য:

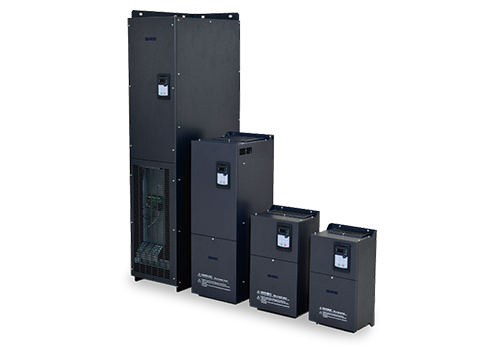

D71 হল একটি প্রাচীর-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW-500KW, ইনকামিং লাইন ভোল্টেজের ভোল্টেজ লেভেল হল 380V-480V, এবং কন্ট্রোল পদ্ধতি হল স্পিড সেন্সর ছাড়া ভেক্টর কন্ট্রোল৷

D71-এ 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2টি রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), 5V অক্সিলিয়ারি পাওয়ার সাপ্লাই সহ অ্যানালগ পাওয়ার সাপ্লাই ফিক্সড ইনপুট, 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই ডিজিটাল ইনপুট/এআই/এআই/টিএ প্রোগ্রামের জন্য বিনামূল্যে ব্যবহার করা হয়, সবকটি বিনামূল্যের LI/TA প্রোগ্রামের জন্য ব্যবহার করা হয়। ফাংশন

MODBUS ইন্টারফেস হল D71 এর স্ট্যান্ডার্ড কনফিগারেশন, কোন বিকল্পের প্রয়োজন নেই। D71 MODBUS এর মাধ্যমে উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে।

03 সুবিধা:

· ভাল কম ফ্রিকোয়েন্সি ঘূর্ণন সঁচারক বল কর্মক্ষমতা (1.5 বার টর্ক আউটপুট যখন খোলা-লুপ 0.5Hz), কম ফ্রিকোয়েন্সি বড় ঘূর্ণন সঁচারক বল;

· এটি দ্রুত ঘূর্ণন সঁচারক বল প্রতিক্রিয়া সুবিধা আছে, এবং যখন লোড fluctuates, বর্তমান ওঠানামা ছোট হয়;

· এটির ভাল ওভারলোড ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং উচ্চ কর্মক্ষম নির্ভরযোগ্যতা রয়েছে;

· সুপার পাওয়ার গ্রিড অভিযোজনযোগ্যতা, আউটপুট ভোল্টেজ, বর্তমান, গতির স্থায়িত্ব নিশ্চিত করতে ±15% পর্যন্ত অ্যান্টি-পাওয়ার গ্রিড ওঠানামা ক্ষমতা;

· 15kW এবং তার উপরে স্ট্যান্ডার্ড DC চুল্লি দিয়ে সজ্জিত, যা সুরেলা নিয়ন্ত্রণ এবং স্থিতিশীলতায় ভাল পারফর্ম করে, গ্রাহকদের হার্ডওয়্যার খরচ বাঁচাতে সাহায্য করে;

· চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

· এটির শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং সম্পূর্ণ স্বাধীন বায়ু নালী নকশা তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপের মতো কঠোর পরিবেশের প্রতিরোধকে ব্যাপকভাবে উন্নত করতে পারে।

04 সিস্টেম পরিচিতি:

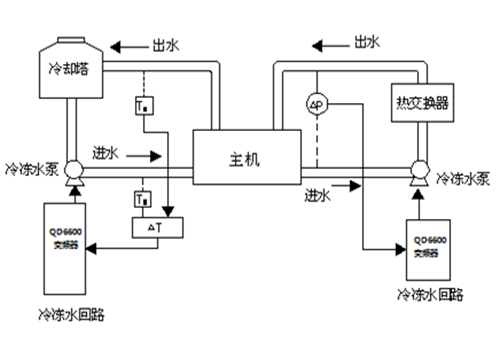

এই সিস্টেমে, দুটি 110KW ঠাণ্ডা জলের পাম্প দুটি D71 110KW ইনভার্টার দ্বারা চালিত হয়, এবং এছাড়াও বেশ কয়েকটি D71 ইনভার্টার রয়েছে যা ফ্যান চালায় (অভ্যন্তরীণ ফ্যান এবং কুলিং টাওয়ার ফ্যান সহ)। ঠাণ্ডা জল সঞ্চালন ব্যবস্থায়, জলের ইনলেট সার্কিটের সংকেত 1 (তাপমাত্রা সংকেত বা চাপ সংকেত) এবং জলের আউটলেট সার্কিটের সংকেত 2 (তাপমাত্রা সংকেত বা চাপ সংকেত) ইনভার্টারের অ্যানালগ প্রতিক্রিয়া সংকেত পেতে অ্যানালগ মডিউলে পাঠানো হয়। বৈদ্যুতিন সংকেতের মেরু বদল-এর অন্তর্নির্মিত PID ফাংশনের মাধ্যমে, বন্ধ-লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করা হয়।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

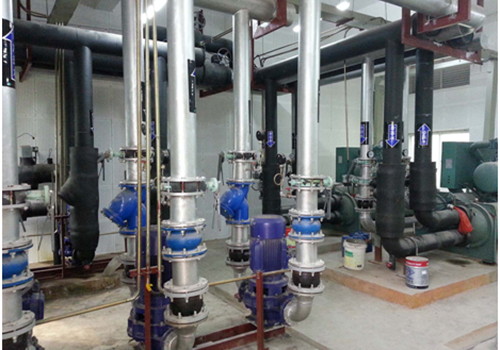

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি D71 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা আছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

D71 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে গরম, বায়ুচলাচল এবং শীতাতপনিয়ন্ত্রণ নিয়ন্ত্রণ ব্যবস্থা তিন বছরেরও বেশি সময় ধরে কার্যকর করা হয়েছে, এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

কন্ট্রোল ডিভাইস নির্ভরযোগ্যভাবে কাজ করে, ভাল পরিবেশগত অভিযোজনযোগ্যতা আছে, কঠোর পরিবেশ যেমন তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপ প্রতিরোধ করতে পারে এবং ব্যর্থতার হার কম;

চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ ব্যবস্থা দ্রুত গতিশীল প্রতিক্রিয়া এবং উচ্চ মাত্রার অটোমেশন সহ ফ্রিকোয়েন্সি রূপান্তর বন্ধ-লুপ নিয়ন্ত্রণ গ্রহণ করে এবং পুরো সিস্টেম ডিজিটাল এবং বুদ্ধিমান নিয়ন্ত্রণ উপলব্ধি করে;

অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য, মৌলিক শক্তি সঞ্চয় প্রভাব 35% থেকে 55%, এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ ব্যবস্থার দ্বারা বর্ধিত সমগ্র বিনিয়োগ এক বছরেরও বেশি সময়ে পুনরুদ্ধার করা যেতে পারে।

08 গ্রাহকের সুবিধা:

পিআইডি ক্লোজড-লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ কর্মীদের কাজের চাপ কমায় এবং কাজের দক্ষতা উন্নত করে;

মোটর ক্ষতি এবং রক্ষণাবেক্ষণ খরচ হ্রাস;

ফ্রিকোয়েন্সি কনভার্টারের ব্যাপক সুরক্ষা ফাংশন উত্পাদন ধারাবাহিকতা নিশ্চিত করে;

জল পাম্পের চলমান শব্দ কমাতে এবং বিল্ডিং এর আরাম উন্নত;

অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য, এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ ব্যবস্থার দ্বারা বর্ধিত সমগ্র বিনিয়োগ এক বছরেরও বেশি সময়ের মধ্যে পুনরুদ্ধার করা যেতে পারে৷
