01 ভূমিকা:

কাগজ শিল্প একটি গুরুত্বপূর্ণ মৌলিক কাঁচামাল শিল্প জাতীয় অর্থনীতি এবং সামাজিক উদ্যোগের বিকাশের সাথে ঘনিষ্ঠভাবে সম্পর্কিত এবং আমার দেশের জাতীয় অর্থনীতির একটি গুরুত্বপূর্ণ স্তম্ভ শিল্প। বর্তমানে, নতুন কাগজের মেশিনের 80% এর বেশি ট্রান্সমিশন সরঞ্জাম এসি ড্রাইভ ইনভার্টার গ্রহণ করেছে।

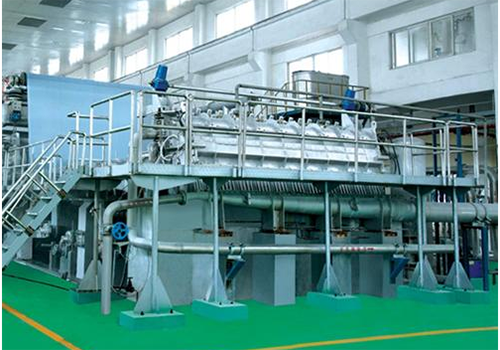

রিফাইনার সজ্জা উৎপাদনের একটি অত্যন্ত গুরুত্বপূর্ণ অংশ। এর সজ্জা উত্পাদন লাইন সমর্থনকারী সরঞ্জামগুলির একটি সিরিজের সমন্বয়ে গঠিত। উত্পাদন দক্ষতা উন্নত করতে এবং সজ্জার গুণমান নিশ্চিত করার জন্য, প্রতিটি ট্রান্সমিশন অংশের উচ্চ মাত্রার সমন্বয় প্রয়োজন। বর্তমানে, উন্নত উত্পাদন লাইনের গুরুত্বপূর্ণ সংক্রমণ ফ্রিকোয়েন্সি রূপান্তর গ্রহণ করে। ড্রাইভ D71 বৈদ্যুতিন সংকেতের মেরু বদল কাগজ শিল্পে অ্যাপ্লিকেশনের একটি বিস্তৃত পরিসীমা আছে.

02 বৈশিষ্ট্য:

D71 হল একটি প্রাচীর-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW-500KW, ইনকামিং লাইন ভোল্টেজের ভোল্টেজ লেভেল হল 380V-480V, এবং কন্ট্রোল পদ্ধতি হল স্পিড সেন্সর ছাড়া ভেক্টর কন্ট্রোল৷

D71-এ 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2টি রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), 5V অক্সিলিয়ারি পাওয়ার সাপ্লাই সহ অ্যানালগ পাওয়ার সাপ্লাই ফিক্সড ইনপুট, 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই ডিজিটাল ইনপুট/এআই/এআই/টিএ প্রোগ্রামের জন্য বিনামূল্যে ব্যবহার করা হয়, সবকটি বিনামূল্যের LI/TA প্রোগ্রামের জন্য ব্যবহার করা হয়। ফাংশন

MODBUS ইন্টারফেস হল D71 এর স্ট্যান্ডার্ড কনফিগারেশন, কোন বিকল্পের প্রয়োজন নেই। D71 MODBUS এর মাধ্যমে উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে।

03 সুবিধা:

· বড় স্টার্টিং টর্ক, ওপেন-লুপ 0.5Hz এ টর্ক আউটপুট 1.5 গুণ, রিফাইনার অপারেশনের প্রয়োজনীয়তা পূরণ করে;

· এটি দ্রুত ঘূর্ণন সঁচারক বল প্রতিক্রিয়া সুবিধা আছে, এবং যখন লোড fluctuates, বর্তমান ওঠানামা ছোট হয়;

· এটির ভাল ওভারলোড ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং উচ্চ কর্মক্ষম নির্ভরযোগ্যতা রয়েছে;

· সুপার পাওয়ার গ্রিড অভিযোজনযোগ্যতা, আউটপুট ভোল্টেজ, বর্তমান, গতির স্থায়িত্ব নিশ্চিত করতে ±15% পর্যন্ত অ্যান্টি-পাওয়ার গ্রিড ওঠানামা ক্ষমতা;

· চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

· এটির শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং সম্পূর্ণ স্বাধীন বায়ু নালী নকশা তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপের মতো কঠোর পরিবেশের প্রতিরোধকে ব্যাপকভাবে উন্নত করতে পারে।

04 সিস্টেম পরিচিতি:

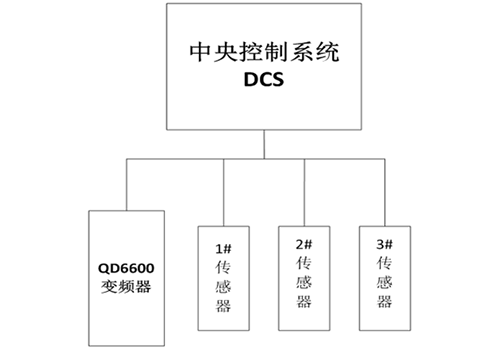

এই সিস্টেমে, রিফাইনারের 110KW প্রধান মোটরটি D71 110KW বৈদ্যুতিন সংকেতের মেরু বদল দ্বারা চালিত হয়, এবং কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থা DCS বাস্তব সময়ে প্রতিটি ট্রান্সমিশন সিস্টেমের ক্ষেত্রের অবস্থা নিরীক্ষণ করতে সমগ্র উত্পাদন লাইনের সমস্ত নির্বাহী উপাদান এবং সেন্সরগুলির সাথে সংযুক্ত থাকে। কেন্দ্রীয় কন্ট্রোল সিস্টেম সমস্ত ইনভার্টারের স্টার্ট-স্টপ, ফ্রিকোয়েন্সি সেটিং, ফল্ট রিসেট এবং অন্যান্য কমান্ড নিয়ন্ত্রণ করে এবং একই সাথে কারেন্ট, ভোল্টেজ, বাস ভোল্টেজ এবং রিয়েল টাইমে প্রতিটি বৈদ্যুতিন সংকেতের মেরু বদল নিরীক্ষণ করার জন্য সমস্ত ইনভার্টারের অপারেটিং ফ্রিকোয়েন্সির মতো ডেটা সংগ্রহ করে।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি D71 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা আছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

D71 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে রিফাইনার কন্ট্রোল সিস্টেমটি তিন বছরেরও বেশি সময় ধরে চালু করা হয়েছে, এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

কন্ট্রোল ডিভাইস নির্ভরযোগ্যভাবে কাজ করে, ভাল পরিবেশগত অভিযোজনযোগ্যতা আছে, কঠোর পরিবেশ যেমন তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপ প্রতিরোধ করতে পারে এবং ব্যর্থতার হার কম;

চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

খাওয়ানোর পরিমাণ মোটরের প্রকৃত চলমান বর্তমান দ্বারা নিয়ন্ত্রিত হয় এবং এতে ওভারলোড প্রি-অ্যালার্ম ফাংশন এবং ট্রিপ-মুক্ত ফাংশন রয়েছে, যা মোটরের নিরাপত্তা এবং উত্পাদনের ধারাবাহিকতা নিশ্চিত করতে পারে;

অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য, শক্তি সঞ্চয় প্রভাব 20% এরও বেশি, এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ ব্যবস্থার দ্বারা বর্ধিত সমগ্র বিনিয়োগ এক বছরেরও বেশি সময়ের মধ্যে পুনরুদ্ধার করা যেতে পারে।

08 গ্রাহকের সুবিধা:

সুবিধাজনক গতি নিয়ন্ত্রণ, যা পেইন্ট এবং মিডিয়ামের অভিন্ন মিশ্রণ নিশ্চিত করতে পারে; গিয়ারবক্সের ক্ষতি হ্রাস করুন, ব্যাপকভাবে রক্ষণাবেক্ষণ খরচ বাঁচান;

ফ্রিকোয়েন্সি কনভার্টারের ব্যাপক সুরক্ষা ফাংশন উৎপাদনের ধারাবাহিকতা নিশ্চিত করে;

অনলাইন স্টেপলেস গতি নিয়ন্ত্রণ, বিভিন্ন জাত বিভিন্ন নাকাল গতি ব্যবহার করে;

অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য, এবং ফ্রিকোয়েন্সি কনভার্সন কন্ট্রোল সিস্টেমের দ্বারা বর্ধিত সম্পূর্ণ বিনিয়োগ এক বছরেরও বেশি সময়ের মধ্যে পুনরুদ্ধার করা যেতে পারে
