01 ভূমিকা:

পাম্পিং ইউনিট বর্তমান তেল উত্পাদনের প্রধান সরঞ্জাম, যার সংখ্যা 100,000 এরও বেশি। বৈদ্যুতিক মোটরের মোট ইনস্টল করা ক্ষমতা 35 মিলিয়ন কিলোওয়াট, এবং বার্ষিক শক্তি খরচ 10 বিলিয়ন কিলোওয়াট ঘণ্টারও বেশি। পাম্পিং ইউনিটের বিদ্যুৎ খরচ তেল ক্ষেত্রের মোট বিদ্যুতের খরচের প্রায় 40%, এবং অপারেশন দক্ষতা খুব কম, গড় অপারেশন দক্ষতা মাত্র 25%, পাওয়ার ফ্যাক্টর কম এবং বৈদ্যুতিক শক্তির অপচয় বড়। অতএব, পাম্পিং ইউনিটগুলির শক্তি-সঞ্চয় সম্ভাবনা বিশাল, এবং পেট্রোলিয়াম শিল্পও "মোটর সিস্টেমের শক্তি-সঞ্চয়" প্রচারের জন্য একটি মূল শিল্প। D71 ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করে, পাম্পিং ইউনিটের গতি আইন তেল কূপের পরিবর্তিত কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া যেতে পারে, যাতে সিস্টেমের দক্ষতা উন্নত করা যায় এবং শক্তি সঞ্চয় এবং উৎপাদন বৃদ্ধির উদ্দেশ্য অর্জন করা যায়।

02 বৈশিষ্ট্য:

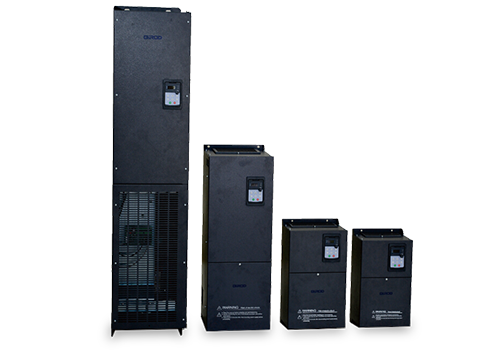

D71 হল একটি প্রাচীর-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW-500KW, ইনকামিং লাইন ভোল্টেজের ভোল্টেজ লেভেল হল 380V-480V, এবং কন্ট্রোল পদ্ধতি হল স্পিড সেন্সর ছাড়া ভেক্টর কন্ট্রোল৷

D71-এ 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2টি রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), 5V অক্সিলিয়ারি পাওয়ার সাপ্লাই সহ অ্যানালগ পাওয়ার সাপ্লাই ফিক্সড ইনপুট, 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই ডিজিটাল ইনপুট/এআই/এআই/টিএ প্রোগ্রামের জন্য বিনামূল্যে ব্যবহার করা হয়, সবকটি বিনামূল্যের LI/TA প্রোগ্রামের জন্য ব্যবহার করা হয়। ফাংশন MODBUS ইন্টারফেস হল D71 এর স্ট্যান্ডার্ড কনফিগারেশন, কোন বিকল্পের প্রয়োজন নেই। D71 MODBUS এর মাধ্যমে উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে।

03 সুবিধা:

· ভাল কম ফ্রিকোয়েন্সি ঘূর্ণন সঁচারক বল কর্মক্ষমতা (1.5 বার টর্ক আউটপুট যখন খোলা-লুপ 0.5Hz), কম ফ্রিকোয়েন্সি বড় ঘূর্ণন সঁচারক বল;

· 15kW এবং তার উপরে স্ট্যান্ডার্ড DC চুল্লি দিয়ে সজ্জিত, যা সুরেলা নিয়ন্ত্রণ এবং স্থিতিশীলতায় ভাল পারফর্ম করে, গ্রাহকদের হার্ডওয়্যার খরচ বাঁচাতে সাহায্য করে;

· এটি দ্রুত ঘূর্ণন সঁচারক বল প্রতিক্রিয়া সুবিধা আছে, এবং যখন লোড fluctuates, বর্তমান ওঠানামা ছোট হয়;

· এটির ভাল ওভারলোড ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং উচ্চ কর্মক্ষম নির্ভরযোগ্যতা রয়েছে;

· চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

· এটির শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং সম্পূর্ণ স্বাধীন বায়ু নালী নকশা তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপের মতো কঠোর পরিবেশের প্রতিরোধকে ব্যাপকভাবে উন্নত করতে পারে।

04 সিস্টেম পরিচিতি:

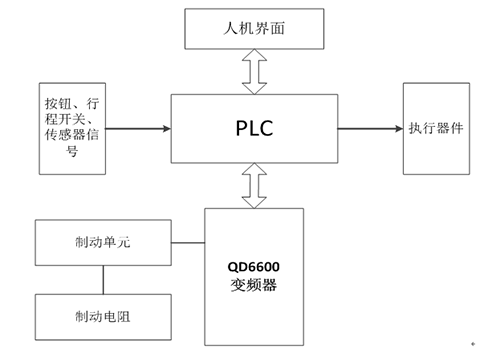

এই সিস্টেমে, একটি D71 110KW বৈদ্যুতিন সংকেতের মেরু বদল পাম্পিং ইউনিট কাউটোর 75KW মোটর চালায় এবং RS-485 সিরিয়াল যোগাযোগের মাধ্যমে টাচ স্ক্রিন, পিএলসি এবং ইনভার্টারকে সিস্টেমের সাথে সংযুক্ত করে। বৈদ্যুতিন সংকেতের মেরু বদল ব্রেকিং ইউনিট এবং ব্রেকিং প্রতিরোধকের মাধ্যমে ব্রেকিং শক্তি খরচ উপলব্ধি করে।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

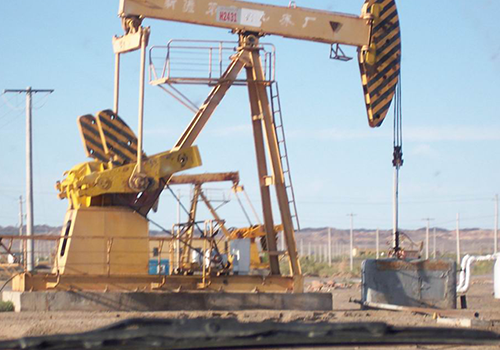

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি D71 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা আছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

D71 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে অয়েলফিল্ড পাম্পিং ইউনিট কাউটো মেশিন কন্ট্রোল সিস্টেমটি তিন বছরেরও বেশি সময় ধরে চালু করা হয়েছে এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

কন্ট্রোল ডিভাইস নির্ভরযোগ্যভাবে কাজ করে, ভাল পরিবেশগত অভিযোজনযোগ্যতা আছে, কঠোর পরিবেশ যেমন তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপ প্রতিরোধ করতে পারে এবং ব্যর্থতার হার কম;

নিষ্কাশন গতি গতিশীলভাবে সামঞ্জস্য করা যেতে পারে, শক্তি সঞ্চয় এবং একই সময়ে অপরিশোধিত তেল উত্পাদন বৃদ্ধি;

চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে।

08 গ্রাহকের সুবিধা:

যান্ত্রিক অংশগুলির প্রভাব ছোট, সরঞ্জাম রক্ষণাবেক্ষণের পরিমাণ হ্রাস পায় এবং রক্ষণাবেক্ষণের খরচ ব্যাপকভাবে সংরক্ষণ করা হয়;

বৈদ্যুতিন সংকেতের মেরু বদল এর ব্যাপক সুরক্ষা ফাংশন উৎপাদন ধারাবাহিকতা নিশ্চিত করে;

শক্তি সঞ্চয় প্রভাব উল্লেখযোগ্য, এবং অপরিশোধিত তেল উত্পাদন ব্যাপকভাবে বৃদ্ধি করা হয়;

সিস্টেমের অপারেশন নিরাপদ এবং নির্ভরযোগ্য, এবং অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য৷৷
