01 ভূমিকা:

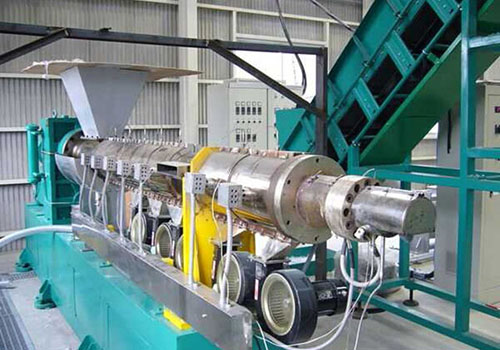

বেশিরভাগ স্ক্রু এক্সট্রুডার সাধারণত ডিসি মোটর দ্বারা চালিত হয়, তবে পাওয়ার ইলেকট্রনিক ডিভাইস এবং মাইক্রোপ্রসেসর প্রযুক্তির দ্রুত বিকাশের সাথে, এসি নিয়ন্ত্রণ তত্ত্বের প্রস্তাব এবং সাম্প্রতিক বছরগুলিতে এসি নিয়ন্ত্রণ সফ্টওয়্যারের উন্নতির সাথে, এসি ড্রাইভ প্রযুক্তি অনেক অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত। ডিসি ড্রাইভগুলি আরও সাশ্রয়ী। D71 সিরিজের ইনভার্টারগুলি স্ক্রু এক্সট্রুডারগুলিতে ব্যবহার করা হয় এবং ডিসি ড্রাইভগুলির তুলনায় ভাল গতি নিয়ন্ত্রণ কর্মক্ষমতা এবং টর্ক প্রতিক্রিয়া গতি রয়েছে।

02 বৈশিষ্ট্য:

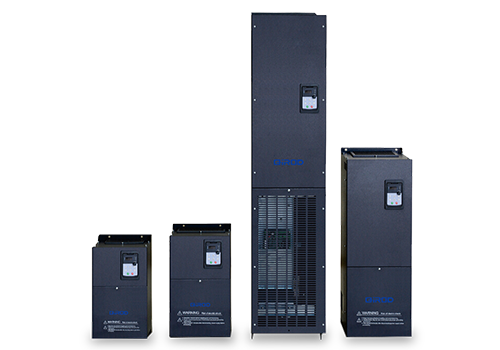

D71 হল একটি প্রাচীর-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW-500KW, ইনকামিং লাইন ভোল্টেজের ভোল্টেজ লেভেল হল 380V-480V, এবং কন্ট্রোল পদ্ধতি হল স্পিড সেন্সর ছাড়া ভেক্টর কন্ট্রোল৷ D71-এ রয়েছে 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2টি রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), 5V অক্সিলিয়ারি পাওয়ার সাপ্লাই সহ অ্যানালগ পাওয়ার সাপ্লাই ফিক্সড ইনপুট 24V অক্সিলিয়ারি পাওয়ার সাপ্লাই ডিজিটাল ইনপুট/এলআইএ প্রোগ্রামের জন্য বিনামূল্যে ব্যবহার করা হয়, এবং সমস্ত AI/LIA প্রোগ্রামের জন্য বিনামূল্যে ব্যবহার করা যেতে পারে। ফাংশন সংজ্ঞায়িত করুন।

MODBUS ইন্টারফেস হল D71 এর স্ট্যান্ডার্ড কনফিগারেশন, কোন বিকল্পের প্রয়োজন নেই। QD6600 MODBUS এর মাধ্যমে একটি উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে।

03 সুবিধা:

· ভেক্টর নিয়ন্ত্রণ তত্ত্ব উন্নত, সিস্টেম কম্পিউটিং ক্ষমতা খুব শক্তিশালী, লোড টর্ক দ্রুত সনাক্ত করা যায়, নিয়ন্ত্রিত এবং ক্ষতিপূরণ করা যায়, এবং ওভার-টর্ক ক্ষমতা শক্তিশালী;

· উচ্চ দক্ষতা, একই পাওয়ার ডিসি ড্রাইভ সিস্টেমের তুলনায় প্রায় 5% বেশি;

· নিশ্চিত করুন যে মোটর আউটপুট পারফরম্যান্স অতিরিক্ত গরম ছাড়াই হয়; কম ফ্রিকোয়েন্সি বড় টর্ক, 0.5Hz 150% রেটযুক্ত টর্ক;

· সার্ভো পর্যায়ে প্রতিক্রিয়া গতি, ওঠানামা ছোট হয় যখন লোড টর্ক তীব্রভাবে পরিবর্তিত হয়;

· ঘূর্ণন সঁচারক বল সীমা ফাংশন মাধ্যমে স্ক্রু সুরক্ষা প্রদান;

· এটির ভাল ওভারলোড ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং উচ্চ কর্মক্ষম নির্ভরযোগ্যতা রয়েছে;

· সম্পূর্ণ স্বাধীন বায়ু নালী নকশা তেল দূষণ, ধুলো এবং আর্দ্রতার মতো কঠোর পরিবেশের প্রতিরোধকে ব্যাপকভাবে উন্নত করতে পারে;

04 সিস্টেম পরিচিতি:

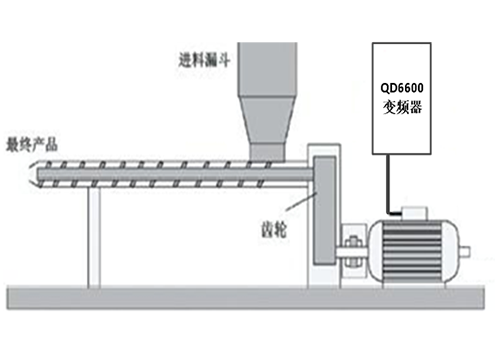

এই সিস্টেমে, একটি D71 18.5KW ফ্রিকোয়েন্সি কনভার্টার স্ক্রু এক্সট্রুডারের 11KW প্রধান মোটর চালায়। প্রধান মোটর বৈদ্যুতিন সংকেতের মেরু বদল এর ফ্রিকোয়েন্সি রেফারেন্স পিএলসি দ্বারা RS485 ইন্টারফেসের মাধ্যমে দেওয়া হয়। অপারেশন চলাকালীন, গতি প্রধান মোটরের সঠিক গতির রেফারেন্স উপলব্ধি করতে টাচ স্ক্রিনে ইচ্ছামত পরিবর্তন করা যেতে পারে; একই সময়ে, PLC MODBUS যোগাযোগের মাধ্যমে বৈদ্যুতিন সংকেতের মেরু বদল করার ফ্রিকোয়েন্সি এবং কারেন্ট পড়ে।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

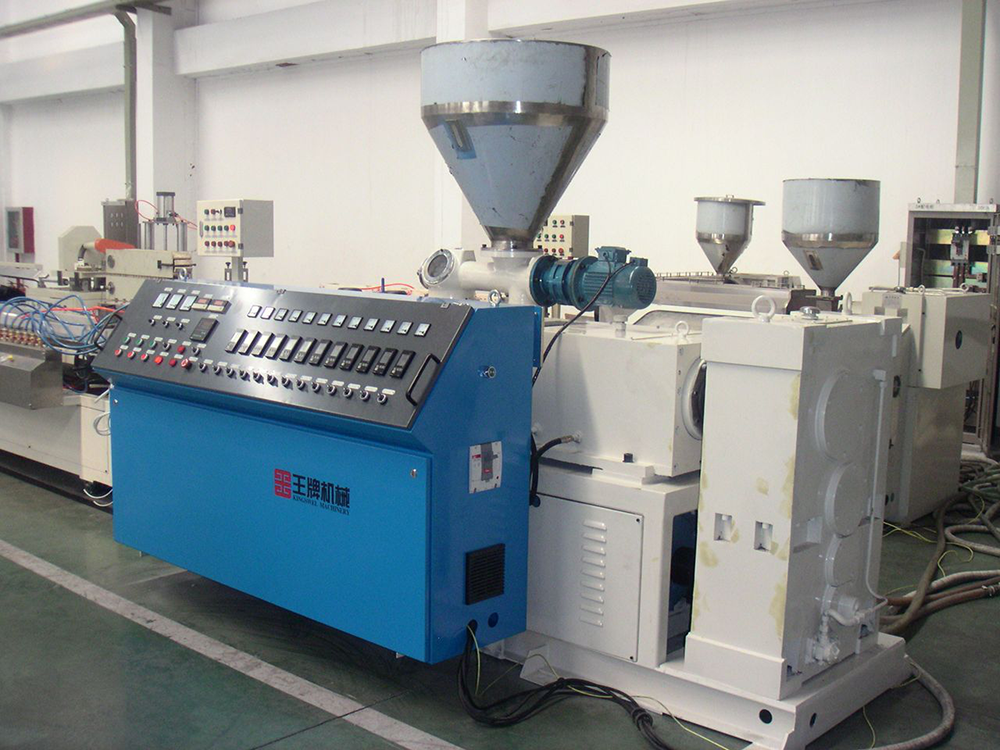

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি D71 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা আছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে

07 চলমান ফলাফল:

D71 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে স্ক্রু এক্সট্রুডার কন্ট্রোল সিস্টেমটি তিন বছরেরও বেশি সময় ধরে চালু করা হয়েছে এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে:

কন্ট্রোল ডিভাইস নির্ভরযোগ্যভাবে কাজ করে, ভাল পরিবেশগত অভিযোজনযোগ্যতা আছে, কঠোর পরিবেশ যেমন তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপ প্রতিরোধ করতে পারে এবং ব্যর্থতার হার কম;

চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

গতি নিয়ন্ত্রণ নির্ভুলতা উচ্চ, এবং উত্পাদন পণ্য প্রয়োজনীয়তা সঙ্গে সঙ্গতিপূর্ণ আরো;

সিস্টেমের উচ্চ গতির নিয়ন্ত্রণের নির্ভুলতা রয়েছে, যা সাইটের কর্মীদের জন্য কাজ করার জন্য সুবিধাজনক।

08 গ্রাহকের সুবিধা:

বৈদ্যুতিন সংকেতের মেরু বদল এবং টাকু মোটর স্থিরভাবে চলে, রক্ষণাবেক্ষণ খরচ হ্রাস করে;

বৈদ্যুতিন সংকেতের মেরু বদল এর ব্যাপক সুরক্ষা ফাংশন উৎপাদন ধারাবাহিকতা নিশ্চিত করে;

পণ্যের উত্পাদন প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ, এবং ত্রুটির হার ব্যাপকভাবে হ্রাস পেয়েছে;

অন-সাইট কর্মীদের পরিচালনা করা সহজ এবং উচ্চ গতির নিয়ন্ত্রণের নির্ভুলতা রয়েছে।
