01 ভূমিকা:

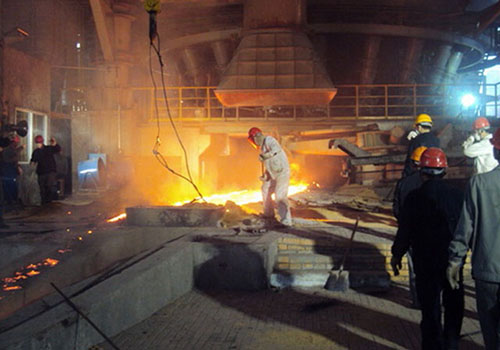

ব্লাস্ট ফার্নেস আয়রন মেকিং হল লোহা ও ইস্পাত শিল্পে একটি গুরুত্বপূর্ণ উৎপাদন প্রক্রিয়া চেইন (আয়রন মেকিং, স্টিল মেকিং, কাস্টিং এবং রোলিং) এবং ব্লাস্ট ফার্নেস চার্জিং সিস্টেম হল ব্লাস্ট ফার্নেস আয়রন মেকিং প্রোডাকশনের একটি মূল লিঙ্ক। ব্লাস্ট ফার্নেস লোহা তৈরির স্বাভাবিক চাহিদা নিশ্চিত করতে কাঁচামাল ক্রমাগত ফার্নেস টপের মাধ্যমে ব্লাস্ট ফার্নেসে পাঠানো হয়। লোহা তৈরির ব্লাস্ট ফার্নেসের ডাবল-কার উত্তোলন এবং ফিডিং সিস্টেমে RVE32 ফ্রিকোয়েন্সি কনভার্টারের একটি পরিপক্ক অ্যাপ্লিকেশন রয়েছে।

02 বৈশিষ্ট্য:

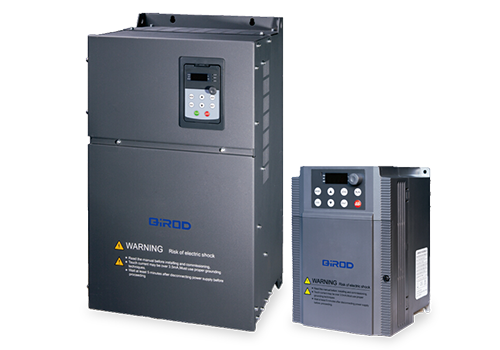

RVE32 হল একটি প্রাচীর-মাউন্ট করা বৈদ্যুতিন সংকেতের মেরু বদল, পাওয়ার রেঞ্জ হল 0.75KW-500KW, ইনকামিং লাইন ভোল্টেজের ভোল্টেজ লেভেল হল 380V-480V, এবং নিয়ন্ত্রণ পদ্ধতি হল স্পিড সেন্সর ছাড়াই ভেক্টর নিয়ন্ত্রণ৷ RVE32-এ 8টি ডিজিটাল ইনপুট (LI1-LI8), 2টি অ্যানালগ ইনপুট (AI), 2টি রিলে আউটপুট (TA), 2টি অ্যানালগ আউটপুট (AO), 5V অক্সিলিয়ারি পাওয়ার সাপ্লাই সহ অ্যানালগ পাওয়ার সাপ্লাই ফিক্সড ইনপুট, 24V অক্জিলিয়ারী পাওয়ার সাপ্লাই সহ 8টি ডিজিটাল ইনপুট (LI1-LI8), AI/TA প্রোগ্রামের জন্য বিনামূল্যে ব্যবহৃত হয় ফাংশন সংজ্ঞায়িত করুন।

MODBUS ইন্টারফেস হল RVE32 এর স্ট্যান্ডার্ড কনফিগারেশন, কোন বিকল্পের প্রয়োজন নেই। RVE32 MODBUS এর মাধ্যমে উচ্চ-স্তরের অটোমেশন সিস্টেমের সাথে সংযুক্ত হতে পারে।

03 সুবিধা:

· ভাল কম ফ্রিকোয়েন্সি কর্মক্ষমতা (0.5Hz ওপেন লুপে টর্ক আউটপুট 1.5 গুণ), যা সম্পূর্ণ লোডের প্রয়োজনীয়তাগুলি আরও ভালভাবে পূরণ করে;

· এটি দ্রুত ঘূর্ণন সঁচারক বল প্রতিক্রিয়া সুবিধা আছে, এবং যখন লোড fluctuates, বর্তমান ওঠানামা ছোট হয়;

· এটির ভাল ওভারলোড ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং উচ্চ কর্মক্ষম নির্ভরযোগ্যতা রয়েছে;

· কম ফ্রিকোয়েন্সি আউটপুট কর্মক্ষমতা ভাল, ঘূর্ণন সঁচারক বল দ্রুত, এবং গতি স্থিতিশীল নির্ভুলতা উচ্চ.

· চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে;

· শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা, সম্পূর্ণ স্বাধীন বায়ু নালী নকশা তেল দূষণ, ধুলো এবং আর্দ্রতার মতো কঠোর পরিবেশের প্রতিরোধকে ব্যাপকভাবে উন্নত করতে পারে;

04 সিস্টেম পরিচিতি:

এই সিস্টেমে, একটি RVE32 200KW বৈদ্যুতিন সংকেতের মেরু বদল দ্বারা একটি 160KW হোস্ট মোটর চালিত হয়, এবং একটি উত্তোলন একই সাথে বাম এবং ডান দুটি ট্রলিকে একে অপরের উপরে এবং নীচে যাওয়ার জন্য চালিত করে, অর্থাৎ, একটি ট্রলি উপরের দিকে ফিড করে এবং অন্য ট্রলিটি একটি খালি গাড়ির জন্য নেমে আসে। ইনভার্টার বাসের ভোল্টেজ ডিলেরেশন ব্রেকিং এবং টপ আনলোডিং এর মত সময়ে পাম্প করা হতে পারে এবং এক্সটার্নাল ব্রেকিং ইউনিট এবং ব্রেকিং রেসিস্টর দ্রুত ব্রেকিং এবং স্টপিং অর্জন করতে ব্যবহৃত হয়।

05 প্রযুক্তিগত পরামিতি:

06 সাইটের ব্যবহার:

অন-সাইট স্পেস পরিস্থিতি অনুযায়ী, কন্ট্রোল ক্যাবিনেটে একটি RVE32 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টল করা হয়েছে, এবং বৈদ্যুতিন সংকেতের মেরু বদল ইনস্টলেশন এবং সাইটের মোটর চিত্রে দেখানো হয়েছে।

07 চলমান ফলাফল:

RVE32 বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করে ব্লাস্ট ফার্নেস ডাবল কার হোস্ট ফিডিং কন্ট্রোল সিস্টেমটি তিন বছরেরও বেশি সময় ধরে চালু করা হয়েছে এবং ভাল অর্থনৈতিক ও সামাজিক সুবিধা অর্জন করেছে।

কন্ট্রোল ডিভাইস নির্ভরযোগ্যভাবে কাজ করে, ভাল পরিবেশগত অভিযোজনযোগ্যতা আছে, কঠোর পরিবেশ যেমন তেল দূষণ, ধুলো এবং স্যাঁতসেঁতে তাপ প্রতিরোধ করতে পারে এবং ব্যর্থতার হার কম;

ফিডারের মসৃণ উত্তোলন এবং গতি পরিবর্তন উপলব্ধি করুন এবং ঐতিহ্যবাহী উইঞ্চ সিস্টেমের বড় স্টার্ট-আপ কম্পন, সহজ স্লিপেজ এবং ট্রেলারের ঘটনা এড়ান;

চমৎকার বর্তমান সীমিত বৈশিষ্ট্য, শক্তিশালী ওভারলোড ক্ষমতা, কার্যকরভাবে ফ্রিকোয়েন্সি রূপান্তর ওভারলোড কমাতে পারে, ওভারকারেন্ট সুরক্ষা, এবং উত্পাদন ধারাবাহিকতা সর্বাধিক করতে পারে।

08 গ্রাহকের সুবিধা:

যান্ত্রিক অংশগুলির প্রভাব ছোট, সরঞ্জাম রক্ষণাবেক্ষণের পরিমাণ হ্রাস পায় এবং রক্ষণাবেক্ষণের খরচ ব্যাপকভাবে সংরক্ষণ করা হয়;

ফ্রিকোয়েন্সি কনভার্টারের ব্যাপক সুরক্ষা ফাংশন উত্পাদন ধারাবাহিকতা নিশ্চিত করে;

সিস্টেমের অপারেশন নিরাপদ এবং নির্ভরযোগ্য, এবং অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্য৷৷
