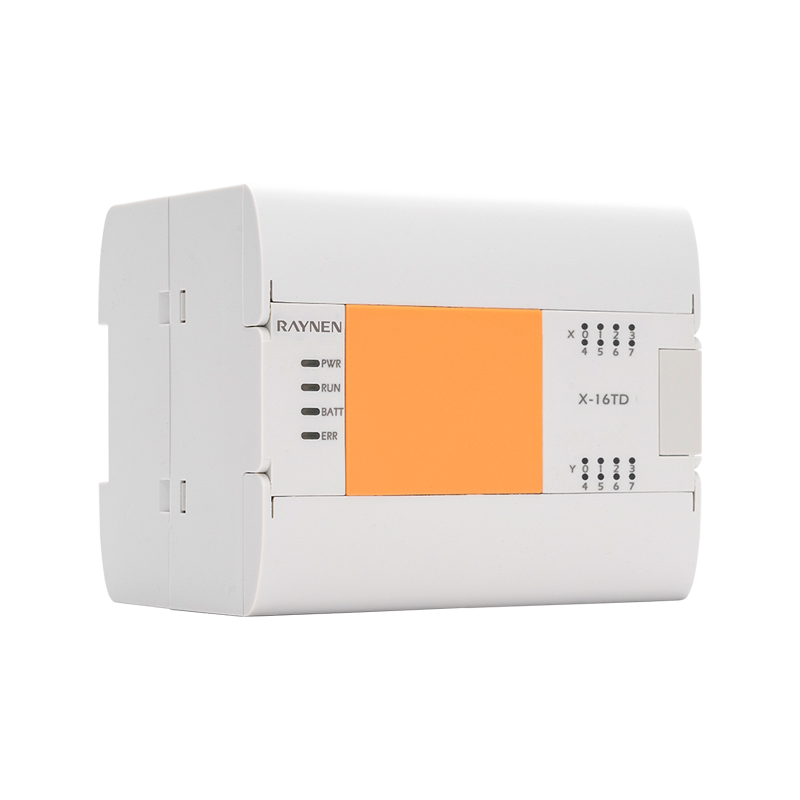

পণ্য সারাংশ
| | • দক্ষ ডেটা প্রসেসিং, তিনটি উচ্চ-গতির গণনা এবং অন্যান্য ফাংশন সহ • রিয়েল-টাইম ঘড়ি, পাওয়ার ডেটা স্থায়ীভাবে সংরক্ষিত • একটি BD বোর্ড সমর্থন করুন এবং সর্বোচ্চ ৭টি মডিউল পর্যন্ত প্রসারিত করুন |
সুবিধা
| | | | |
| ইন্টারফেস | ইনপুট/আউটপুট | সম্প্রসারণ কার্ড | বিডি বোর্ড |
| ইন্টিগ্রেটেড নেটওয়ার্ক পোর্ট RS232/485 | 3-ওয়ে হাই-স্পিড কাউন্টার | প্রসারিত সর্বোচ্চ 7 মডিউল | সাপোর্ট 1 বিডি বোর্ড |
মডেল নামকরণ
পণ্যের আকার (একক: মিমি)
| |
|
প্যারামিটার
| আইটেম | পাওয়ার স্পেসিফিকেশন | |||||
| এক্সE-16আরক | XE-24আরক | XE-32আরক | XE-40আরক | XE-60আরA | ||
| শক্তি খরচ | 10W | 12W | 12W | 113W | 14W | |
| ওয়ার্কিং ভোল্টেজ | সর্বনিম্ন মান | 100ভিAগ | ||||
| মধ্যম মান | 220VAC | |||||
| সর্বোচ্চ মান | 240VAC | |||||
| ইনপুট ভোল্টেজ সীমিত করুন | AC 85V~AC100V, AC 240V~AC264V | |||||
| তাত্ক্ষণিক বিদ্যুৎ বিভ্রাটের সময় অনুমতি দিন | 5ms এর নিচে ক্ষণস্থায়ী বিদ্যুৎ বিভ্রাটের জন্য, অপারেশন চলতে থাকবে | |||||
| পাওয়ার ফিউজ | 60V 2A | |||||
| আবেগপ্রবাহ | 12A, 0.5ms নিচে/28.8V ডিC | |||||
| ডিC24V প্রদত্ত শক্তি | 300mA নীচে | |||||
| ডিC5V বিল্ড-ইন পাওয়ার | 800mA নীচে | |||||
| আইটেম | পাওয়ার স্পেসিফিকেশন | |||||
| এক্সE-16আরক | XE-24আরক | XE-32আরক | XE-40আরক | XE-60আরA | ||
| ইনপুট নম্বর | 8 | 14 | 16 | 24 | 36 | |
| উচ্চ গতির কাউন্টার | একক ফেজ 200KHz [3 পিসি]; Aখ ফেজ 100KHz [3 পিসি] | |||||
| ইনপুট প্রকার | পিএনপি/এনপিএন | |||||
| ইনপুট সংকেত ভোল্টেজ | ডিC উৎস প্রকার: ডিC20.4V~28.8V | |||||
| ইনপুট প্রতিবন্ধকতা | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| উপরে X10 | - | 5.6K | ||||
| ইনপুট আবেশ বর্তমান | X0-X5 | উপরে 5mA | ||||
| X6-X7 | 4mA | উপরে 5mA | ||||
| উপরে X10 | - | 4 mA উপরে | ||||
| বন্ধ ইনপুট আবেশ বর্তমান | উপরে 1mA | |||||
| ইনপুট প্রতিক্রিয়া সময় | ~ 4.5 মি | |||||
| ইনপুট সংকেত ফর্ম | কোন ভোল্টেজ যোগাযোগ ইনপুট | |||||
| সিঙ্ক ইনপুট: এনপিএন ওপেন-কালেক্টর ট্রানজিস্টর | ||||||
| উৎস ইনপুট: PNP ওপেন-কালেক্টর ট্রানজিস্টর | ||||||
| ইনপুট লুপ বিচ্ছিন্নতা | অপটোকপলার বিচ্ছিন্নতা | |||||
| ইনপুট কর্মের প্রদর্শন | অপ্টোকপলার চালিত হলে প্যানেলের LED আলোকিত হয় | |||||
| আইটেম | পাওয়ার স্পেসিফিকেশন | ||||
| এক্সE-16আরক | XE-24আরক | XE-32আরক | XE-40আরক | XE-60আরA | |
| আউটপুট নম্বর | 8 | 10 | 16 | 16 | 24 |
| আউটপুট প্রকার | শুষ্ক যোগাযোগ | ||||
| রেটেড ভোল্টেজ | 220VAC | ||||
| ভোল্টেজ পরিসীমা | 5~30VDC 5~250VAC | ||||
| সার্জ কারেন্ট (সর্বোচ্চ) | 5A 4s 10% ডিউটি চক্র | ||||
| বিন্দু প্রতি রেট করা বর্তমান (সর্বোচ্চ) | 2A | ||||
| ল্যাম্প লোড [সর্বোচ্চ] | 30W DC/200W AC | ||||
| প্রতিক্রিয়া সময় (24V, 2K লোড) | 10ms | ||||
| অন-প্রতিরোধ [সংযোগ বিন্দু] | 0.22 (নতুন হলে সর্বোচ্চ) | ||||
| পালস ফ্রিকোয়েন্সি [সর্বোচ্চ] | 1Hজেড | ||||
| যান্ত্রিক জীবন চক্র | 10000000 (কোন লোড নেই) | ||||
| যোগাযোগ জীবন | 100000 (রেটেড লোড) | ||||
| ঢাল | 500m (সাধারণ আউটপুট) | ||||
| আন-ঢাল | 150m (সাধারণ আউটপুট) | ||||
সফ্টওয়্যার উপাদান সম্পদ
| নাম | বিষয়বস্তু | নরম উপাদানের ধরন | বিষয়বস্তু |
| X | 256 পয়েন্ট | বিট উপাদান | X0~X377 |
| Y | 256 পয়েন্ট | বিট উপাদান | Y0~Y377 |
| এম | 7680 পয়েন্ট | বিট উপাদান | এম0~M7679 |
| এস.এম | 512 পয়েন্ট | বিট উপাদান | এস.এম8000~SM8511 |
| এস | 4096 পয়েন্ট | বিট উপাদান | এস0~S4095 |
| V | 8 পয়েন্ট | শব্দ উপাদান | V0~V7 |
| Z | 8 পয়েন্ট | শব্দ উপাদান | Z0~Z7 |
| টি | 512 পয়েন্ট | শব্দ উপাদান | টি0~T511 |
| C | 200 পয়েন্ট | 16 বিট শব্দ উপাদান | C0~C199 |
| C(32 বিট) | 56 পয়েন্ট | 32-বিট শব্দ উপাদান | C200~C255 |
| D | 8000 পয়েন্ট | শব্দ উপাদান | D0~D7999 |
| এসডি | 512 পয়েন্ট | শব্দ উপাদান | এসডি8000~SD8511 |
| R | 32768 পয়েন্ট | শব্দ উপাদান | R0~R32767 |
| ইনপুট বাধা | 8 পয়েন্ট | | I00*~I07* |
| টিimer interrupt | 3 পয়েন্ট | | I6**~I8** |
| পাল্টা বাধা | 6 পয়েন্ট | | I010~I060 |
| এমaster control with nesting | 8 পয়েন্ট | | N0~N7 |
| পয়েন্টার পি | 4096 পয়েন্ট | | P0~P4095 |
| ধ্রুবক কে | | | 16-বিট পরিসর: -32768~ 32767 |
| | | 32 বিট বেজে উঠল | |
| | | -2147483648~ 2147483647 | |
| ধ্রুবক এইচ | | | 16-বিট পরিসর: 0~FFFF |
| | | 32 বিট বেজে উঠলe: 0~FFFFFFFF | |
| প্রকৃত সংখ্যা(E) | | | -3.40×10-38~ -1.17×10-38 , 1.17x10-38~3.40×1038 |
| অক্ষর স্ট্রিং | | | সর্বাধিক 32টি অক্ষর সহ " " দ্বারা ফ্রেম করা একটি অর্ধ-কোণা অক্ষর৷ |
উচ্চ গতির কাউন্টার
| ইনপুট বিতরণ | একক ফেজ একক কাউন্টার | এবি ফেজ কাউন্টার | এবি ফেজ কাউন্টার | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | উ/D | | | | | | উ/D | | উ | | | উ | A | A | | |
| X1 | | উ/D | | | | | R | | D | | | D | খ | খ | | |
| X2 | | | উ/D | | | | | উ/D | | উ | | R | R | | A | |
| X3 | | | | উ/D | | | | R | | D | | এস | | | খ | |
| X4 | | | | | উ/D | | | এস | | | উ | | | | | A |
| X5 | | | | | | উ/D | | | | | D | | | | | খ |
