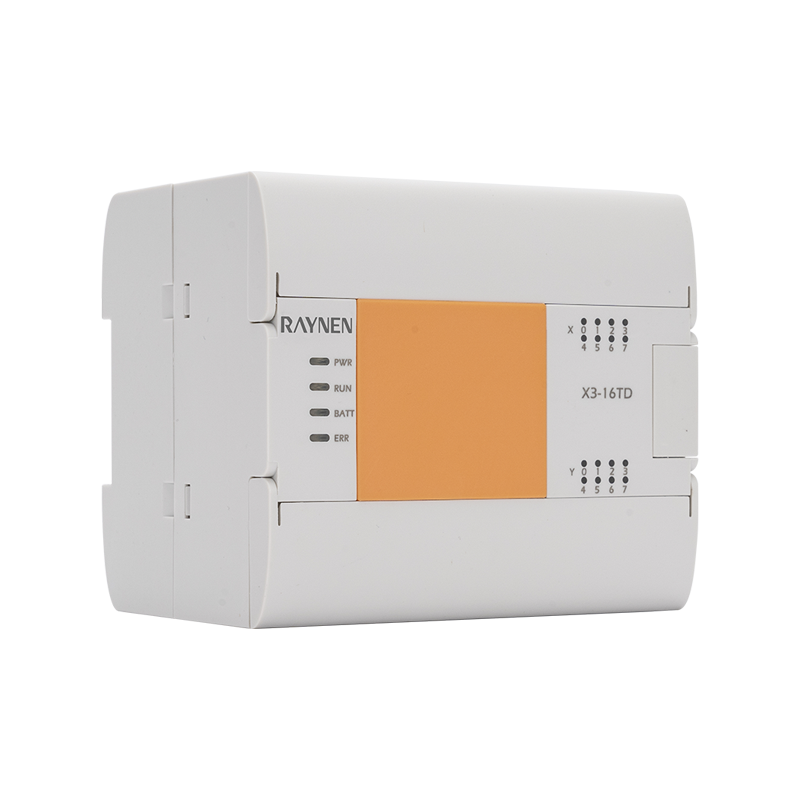

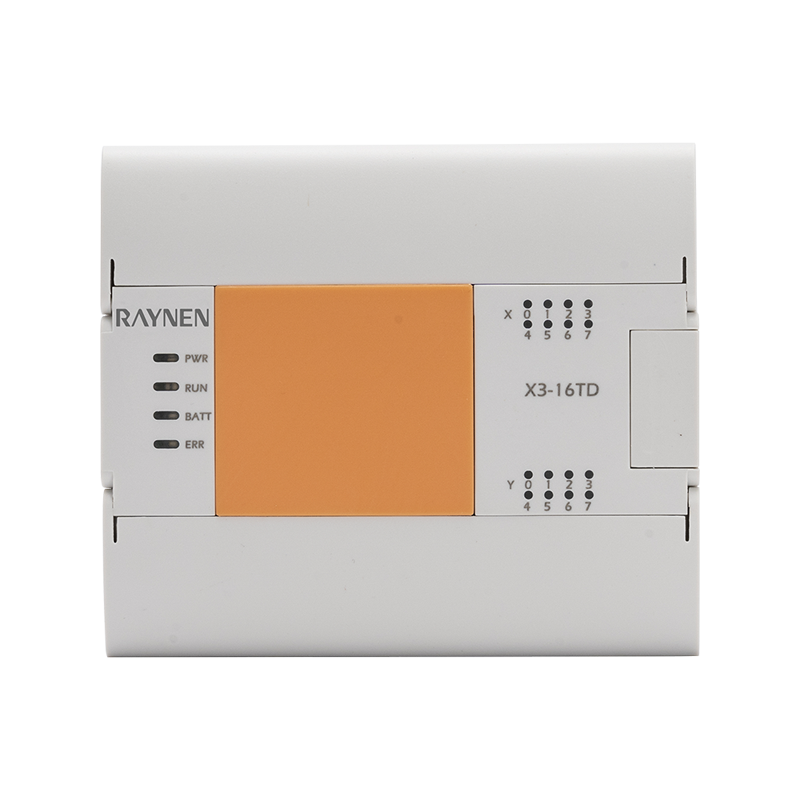

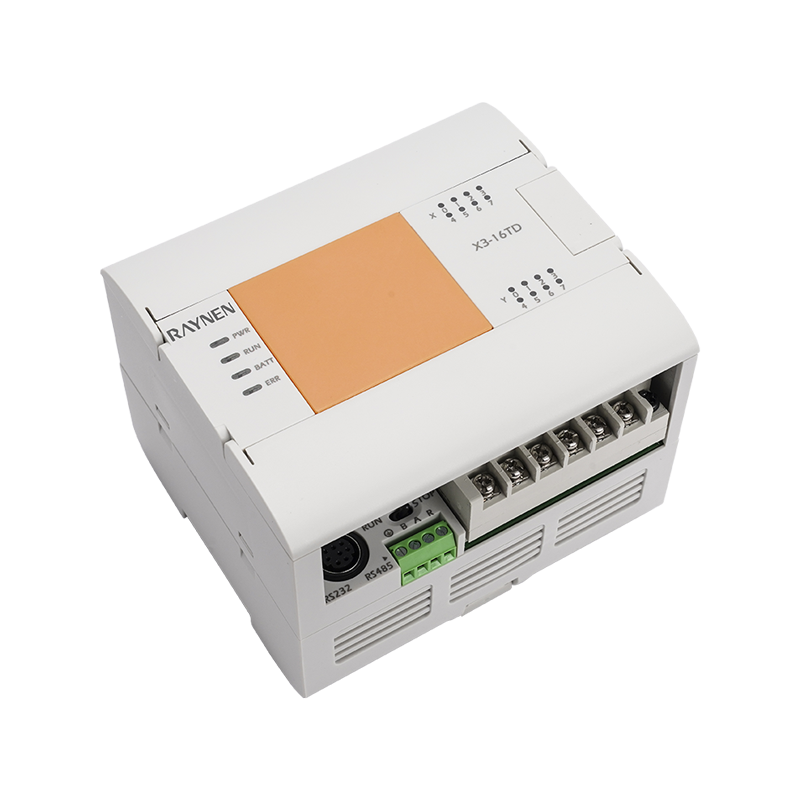

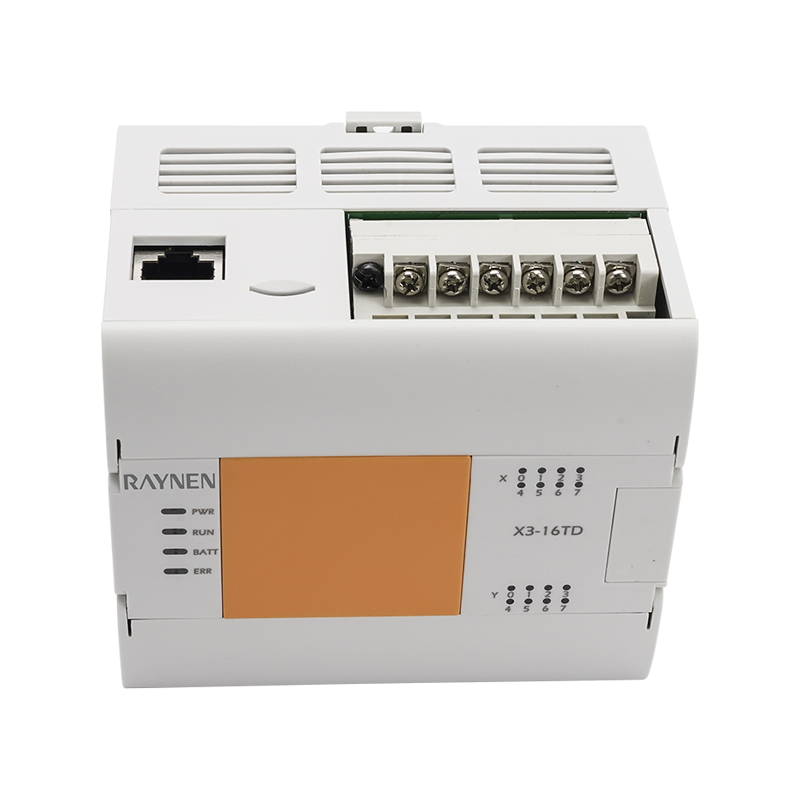

পণ্য সারাংশ
| | • 2-6 অক্ষের উচ্চ-গতির পালস আউটপুট, উচ্চ-গতি গণনা, রৈখিক ইন্টারপোলেশন এবং আর্ক ইন্টারপোলেশন এবং অন্যান্য গতি নিয়ন্ত্রণ ফাংশন সহ; • রিয়েল-টাইম ঘড়ি, পাওয়ার ডেটা স্থায়ীভাবে সংরক্ষিত; • সর্বোচ্চ ৭টি মডিউল প্রসারিত করা যেতে পারে। |
সুবিধা
| | | | |
| ইন্টারফেস | ইনপুট/আউটপুট | সম্প্রসারণ কার্ড | বিডি বোর্ড |
| ইন্টিগ্রেটেড নেটওয়ার্ক পোর্ট RS232/485 | 3-8 চ্যানেল হাই-স্পিড কাউন্টার 2-6 অক্ষ 200K উচ্চ গতির পালস | প্রসারিত সর্বোচ্চ 7 মডিউল | সাপোর্ট 1 বিডি বোর্ড |
মডেল নামকরণ
পণ্যের আকার (একক: মিমি)
| |
|
প্যারামিটার
| আইটেম | পাওয়ার স্পেসিফিকেশন | ||||
| X3E-16Tডি | X3E-24Tডি | X3E-32Tডি | X3E-40Tডি | X3E-60Tডি | |
| শক্তি খরচ | 10W | 12W | 12W | 13W | 14W |
| পাওয়ার ভোল্টেজ | DC24V | ||||
| ভোল্টেজ পরিসীমা | DC 20.4~28.8V | ||||
| তাত্ক্ষণিক বিদ্যুৎ বিভ্রাটের সময় অনুমতি দিন | 5ms এর নিচে ক্ষণস্থায়ী বিদ্যুৎ বিভ্রাটের জন্য, অপারেশন চলতে থাকবে | ||||
| পাওয়ার ফিউজ | 60V 2ক | ||||
| ইমপালস কারেন্ট | 12ক, 0.5ms নিচে/28.8V DC | ||||
| DC24V প্রদত্ত শক্তি | 300mক নীচে | ||||
| DC5V বিল্ড-ইন পাওয়ার | 800mক নীচে | ||||
| আইটেম | পাওয়ার স্পেসিফিকেশন | |||||
| X3E-16Tডি | X3E-24Tডি | X3E-32Tডি | X3E-40Tডি | X3E-60Tডি | ||
| ইনপুট নম্বর | 8 | 14 | 16 | 24 | 36 | |
| উচ্চ গতির সংখ্যা | একক ফেজ 200KHz [3 pcs] কখ ফেজ 100KHz[3 pcs] | একক ফেজ 200KHz[4 পিসি], Aখ ফেজ 100KHz[4 পিসি] | একক ফেজ 200KHz [8 pcs] Aখ ফেজ 100KHz[4 pcs] | |||
| ইনপুট প্রকার | সিঙ্ক টাইপ/সোর্স টাইপ | |||||
| ইনপুট সংকেত ভোল্টেজ | DC উৎস প্রকার: DC20.4V~28.8V | |||||
| ইনপুট প্রতিবন্ধকতা | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| উপরে X10 | - | 5.6K | ||||
| ইনপুট আবেশ বর্তমান | X0-X5 | উপরে 5mA | ||||
| X6-X7 | 4mA | উপরে 5mA | ||||
| উপরে X10 | - | উপরে 4mA | ||||
| বন্ধ ইনপুট আবেশ বর্তমান | উপরে 1mA | |||||
| ইনপুট প্রতিক্রিয়া সময় | ~ 4.5 মি | |||||
| ইনপুট সংকেত ফর্ম | কোন ভোল্টেজ যোগাযোগ ইনপুট | |||||
| সিঙ্ক ইনপুট: এনপিএন ওপেন-কালেক্টর ট্রানজিস্টর | ||||||
| উৎস ইনপুট: PNP ওপেন-কালেক্টর ট্রানজিস্টর | ||||||
| ইনপুট লুপ বিচ্ছিন্নতা | অপটোকপলার বিচ্ছিন্নতা | |||||
| ইনপুট কর্মের প্রদর্শন | অপ্টোকপলার চালিত হলে প্যানেলের LED আলোকিত হয় | |||||
| আইটেম | পাওয়ার স্পেসিফিকেশন | |||||
| X3E-16Tডি | X3E-24Tডি | X3E-32Tডি | X3E-40Tডি | X3E-60Tডি | ||
| আউটপুট নম্বর | 8 | 10 | 16 | 16 | 24 | |
| পালস ফ্রিকোয়েন্সি (সর্বোচ্চ) | একক শেষ 2 অক্ষ 200K | একক-শেষ 4 অক্ষ 200K | একক শেষ 6 অক্ষ 200K | |||
| আউটপুট প্রকার | ট্রানজিস্টর/ড্রেন আউটপুট | |||||
| বাহ্যিক বিদ্যুৎ সরবরাহ | DC5~30V | |||||
| সর্বোচ্চ লোড | প্রতিরোধী লোড | 0.5A/ওয়ে | ||||
| ইন্ডাকটিভ লোড | 12W/DC24V | |||||
| বাতির বোঝা | 5W/DC24V | |||||
| মাঝামাঝি লোড | 5mA (DC5~24V) | |||||
| প্রতিক্রিয়া সময় | বন্ধ → চালু | উচ্চ গতি: 5μs নীচে/10mA উপরে (DC5 ~ 24V) | ||||
| সাধারণ: 0.2ms নীচে/200mAabove (DC24V) | ||||||
| চালু → বন্ধ | উচ্চ গতি: 5μs নীচে/10mA উপরে (DC5 ~ 24V) | |||||
| সাধারণ: 0.2ms নীচে/200mAabove(DC24V) | ||||||
| লুপ বিচ্ছিন্নতা | অপটোকপলার বিচ্ছিন্নতা | |||||
| আউটপুট কর্মের প্রদর্শন | অপ্টোকপলার চালিত হলে প্যানেলের LED আলোকিত হয় | |||||
সফ্টওয়্যার উপাদান সম্পদ
| আইটেম | কর্মক্ষমতা | |
| ইনপুট রিলে এক্স | 256 পয়েন্ট | X0~X377 |
| আউটপুট রিলে Y | 256 পয়েন্ট | Y0~Y377 |
| সহায়ক রিলে এম | 7680 পয়েন্ট | M0 ~ ল্যাচ স্টার্ট (পাওয়ার অফ নন-হোল্ড এলাকা সেট করুন) |
| ল্যাচ স্টার্ট~ল্যাচ এন্ড (পাওয়ার হোল্ড এরিয়া সেট করুন, ম্যাক্স M1023) | ||
| ল্যাচ এন্ড ~M7679 (স্থির পাওয়ার হোল্ড এলাকা) | ||
| বিশেষ সহায়ক রিলে এস.এম | 512 পয়েন্ট | এসM8000~এসM8511 |
| স্ট্যাটাস রিলে এস | 4096 পয়েন্ট | এস0~এস4095 |
| টাইমার টি | 200 পয়েন্ট | T0~T199 (100ms টাইম বেস) |
| T192~T199 (সাবরুটিন বিশেষীকরণ) | ||
| 46 পয়েন্ট | T200~T245(10ms টাইম বেস) | |
| 4 পয়েন্ট | T246~T249(1ms ক্রমবর্ধমান প্রকার) | |
| 6 পয়েন্ট | T250~T255(100ms ক্রমবর্ধমান প্রকার) | |
| 256 পয়েন্ট | T256~T511(1ms টাইম বেস) | |
| কাউন্টার 16 বিট | 200 পয়েন্ট | C0~C199 |
| কাউন্টার 32 বিট | 56 পয়েন্ট | C200~C234 |
| উচ্চ গতির কাউন্টার | - | C235~C255 |
| ডেটা রেজিস্টার ডি | 8000 পয়েন্ট | D0~D7999 |
| বিশেষ ডাটা রেজিস্টার SD | 512 পয়েন্ট | SD8000~SD8511 |
| সূচক রেজিস্টার | 16 পয়েন্ট | V0~V7, Z0~Z7 |
| সম্প্রসারণ রেজিস্টার | 32768 পয়েন্ট | আর0~আর32767 |
| পয়েন্টার | 4096 পয়েন্ট | P0~P4095 |
| বাধাপ্রাপ্ত | 6 পয়েন্ট | I00*~I50* ইনপুট বাধা |
| 3 পয়েন্ট | I6**~I8** টাইমিং ইন্টারাপ্ট | |
| 6 পয়েন্ট | I010~I060 উচ্চ গতির পাল্টা বাধা | |
| বাসা বাঁধার সাথে মাস্টার কন্ট্রোল | 8 পয়েন্ট | N0~N7 |
| ধ্রুবক কে | - | 16 বিট পরিসর: -32768~ 32767, 32 বিট পরিসর: -2147483648~ 2147483647 |
| ধ্রুবক এইচ | - | 16 বিট পরিসর: 0~FFFF, 32 বিট পরিসর: 0~FFFFFFF |
| প্রকৃত সংখ্যা(E) | - | -3.40×10-38~ -1.17×10-38 , 1.17x10-38~3.40×1038 |
| অক্ষর স্ট্রিং | - | " " দ্বারা ফ্রেম করা একটি অর্ধ-কোণা অক্ষরের সর্বাধিক দৈর্ঘ্য হল 32টি অক্ষর৷ |
উচ্চ গতির কাউন্টার
| ইনপুট বিতরণ | একক ফেজ একক কাউন্টার | এবি ফেজ কাউন্টার | এবি ফেজ কাউন্টার | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | উ/D | | | | | | | | উ/D | | | উ | | | উ | | A | A | | | |
| X1 | | উ/D | | | | | | | আর | | | D | | | D | | খ | খ | | | |
| X2 | | | উ/D | | | | | | | উ/D | | | উ | | আর | | আর | | A | | |
| X3 | | | | উ/D | | | | | | আর | | | D | | S | | | | খ | | |
| X4 | | | | | উ/D | | | | | S | | | | উ | | উ | | | | A | |
| X5 | | | | | | উ/D | | | | | উ/D | | | D | | D | | | | খ | |
| X6 | | | | | | | উ/D | | | | আর | | | | | আর | | | | | A |
| X7 | | | | | | | | উ/D | | | S | | | | | S | | | | | খ |
