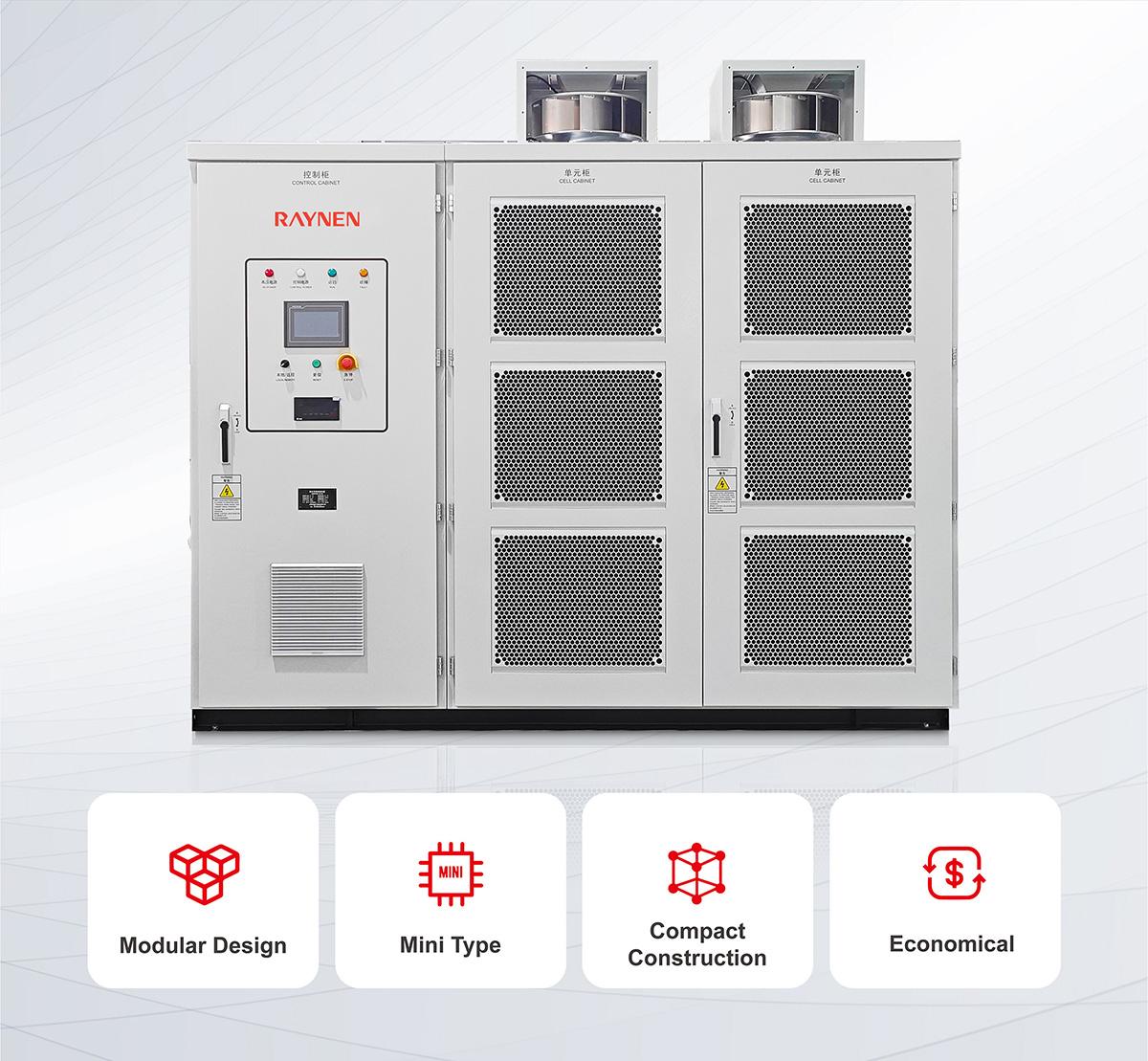

পণ্য সারাংশ
স্পেসিফিকেশন
 | প্যারামেট্রিক | |
| মডেল | RVE1000-10-560 ~ RVE1000-10-1000 | |
| ভোল্টেজ | 10kV | |
| ভিএফডি পাওয়ার (কিলোওয়াট) | 560/630/710/800/900/1000 | |
| আউটপুট বর্তমান (A) | 40/46/52/58/65/72 | |
| ক্ষমতা (kVA) | 700/800/900/1000/1120/1250 | |
| আকার (মিমি) | 2700*1325*2500 | |
প্রযুক্তিগত বিশেষ উল্লেখ
| ইনপুট পাওয়ার | |
| ইনপুট লাইন ভোল্টেজ | 3.0~35kV(-10%~ 10%) |
| ইনপুট ভোল্টেজের ওঠানামা | -35%~ 15% রেটেড ভোল্টেজ |
| ইনপুট ভোল্টেজ ফ্রিকোয়েন্সি | 50/60এইচz±5% |
| ইনপুট পাওয়ার ফ্যাক্টর | যখন লোড 20% অতিক্রম করে, তখন এটি 0.95 এর বেশি পৌঁছাতে পারে |
| নিয়ন্ত্রণ ক্ষমতা | 3ph চার-তারের সিস্টেম 380V, 5~50kVA (VFD ক্ষমতা অনুযায়ী) |
| আউটপুট পাওয়ার | |
| আউটপুট লাইন ভোল্টেজ | 3.0~11kV |
| আউটপুট ফ্রিকোয়েন্সি | 0~120Hz |
| আউটপুট ফ্রিকোয়েন্সি drift | ±5% |
| আউটপুট দক্ষতা | ≥96% |
| আউটপুট ফ্রিকোয়েন্সি resolution | 0.01Hz |
| কন্ট্রোল ফাংশন | |
| গতি পরিসীমা | 0~300H (মোটর সম্পর্কিত) |
| ওভারলোড | 120%, 60s (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে) |
| নিয়ন্ত্রণ পদ্ধতি | ভিএফ কন্ট্রোল/জিভিসি কন্ট্রোল/টর্ক কন্ট্রোল/ভেক্টর কন্ট্রোল |
| নিয়ন্ত্রণ নির্ভুলতা | ±0.5% |
| লোড টর্ক বৈশিষ্ট্য | বর্গক্ষেত্র টর্ক লোড, ধ্রুবক ঘূর্ণন সঁচারক বল লোড |
| এসিসি/ডিসেম্বর সময় | 0~3200s (লোডের বৈশিষ্ট্য অনুযায়ী সামঞ্জস্য করুন) |
| প্রধান সুরক্ষা ফাংশন | ওভারভোল্টেজ, ওভারকারেন্ট, শর্ট সার্কিট, ওভারহিটিং, অপটিক্যাল ফাইবার ইত্যাদি |
| ইনপুট এবং আউটপুট ক্ষমতা | |
| ডিজিটাল ইনপুট | 16 উপায়, 32 উপায়ে প্রসারিত হতে পারে |
| ডিজিটাল আউটপুট | 12টি উপায়, 28টি উপায়ে প্রসারিত হতে পারে |
| এনালগ ইনপুট | 4 উপায় (0~10V/4~20mA) |
| এনালগ আউটপুট | 6 উপায় (0~10V/4~20mA) |
| যোগাযোগ | স্ট্যান্ডার্ড: Modbus, ঐচ্ছিক: Profibus-DP/Profinet, ইত্যাদি। |
| প্রদর্শন | |
| ডিসপ্লে স্ক্রীন | টাচ স্ক্রিন, চীনা এবং ইংরেজি অপারেশন ইন্টারফেস সমর্থন করে |
| ট্রান্সফরমার বৈশিষ্ট্য | |
| তাপমাত্রা সুরক্ষা | 130℃ ফল্ট |
| নিরোধক স্তর | H |
| পরিবেশগত অবস্থা | |
| গ্রেড রক্ষা করুন | IP30 |
| কুলিং পদ্ধতি | জোরপূর্বক বায়ু কুলিং |
| রক্ষণাবেক্ষণ পদ্ধতি | VFD রক্ষণাবেক্ষণের সামনে এবং পিছনে |
| অপারেটিং তাপমাত্রা | -10- 40℃, 40~50℃ ডিরেটেড অপারেশন |
| স্টোরেজ তাপমাত্রা | -20-70℃ |
| আর্দ্রতা | 95%, কোন ঘনীভবন নেই |
| কম্পন | 0.9g এর নিচে |
| ব্যবহারের স্থান | কোন ক্ষয়, বিস্ফোরক গ্যাস, ধুলো ঘরের ভিতরে |
| উচ্চতা | ≤1000m, 1000~2000m ডিরেটেড ব্যবহৃত, প্রতি 100মি উচ্চতার জন্য 1% ডিরেট। উচ্চতা 3000m বেশি হলে অনুগ্রহ করে আগাম পরামর্শ করুন। |

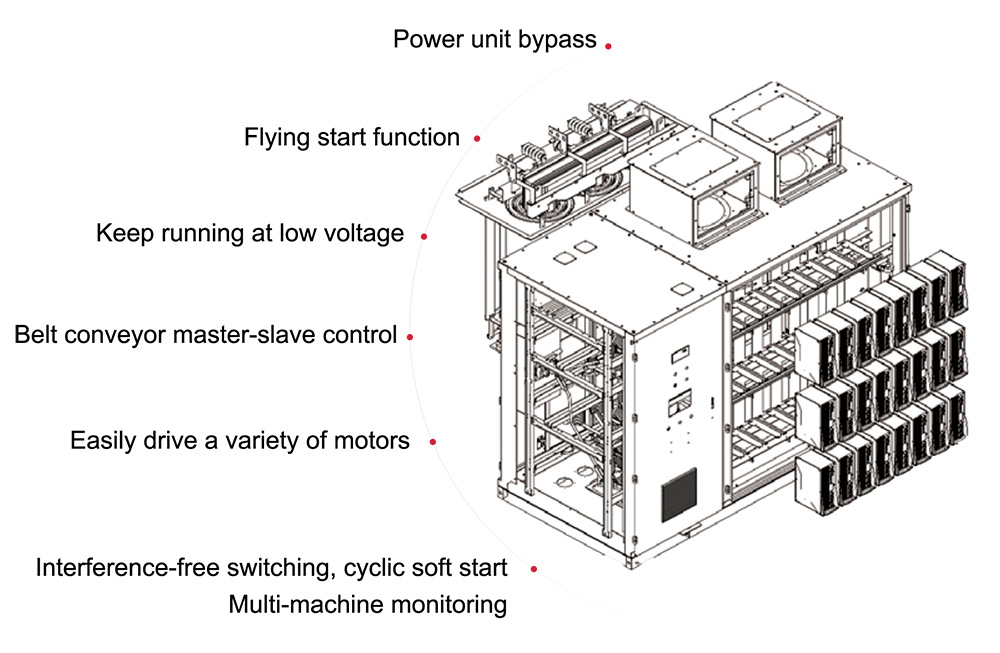

সিস্টেম ফাংশন

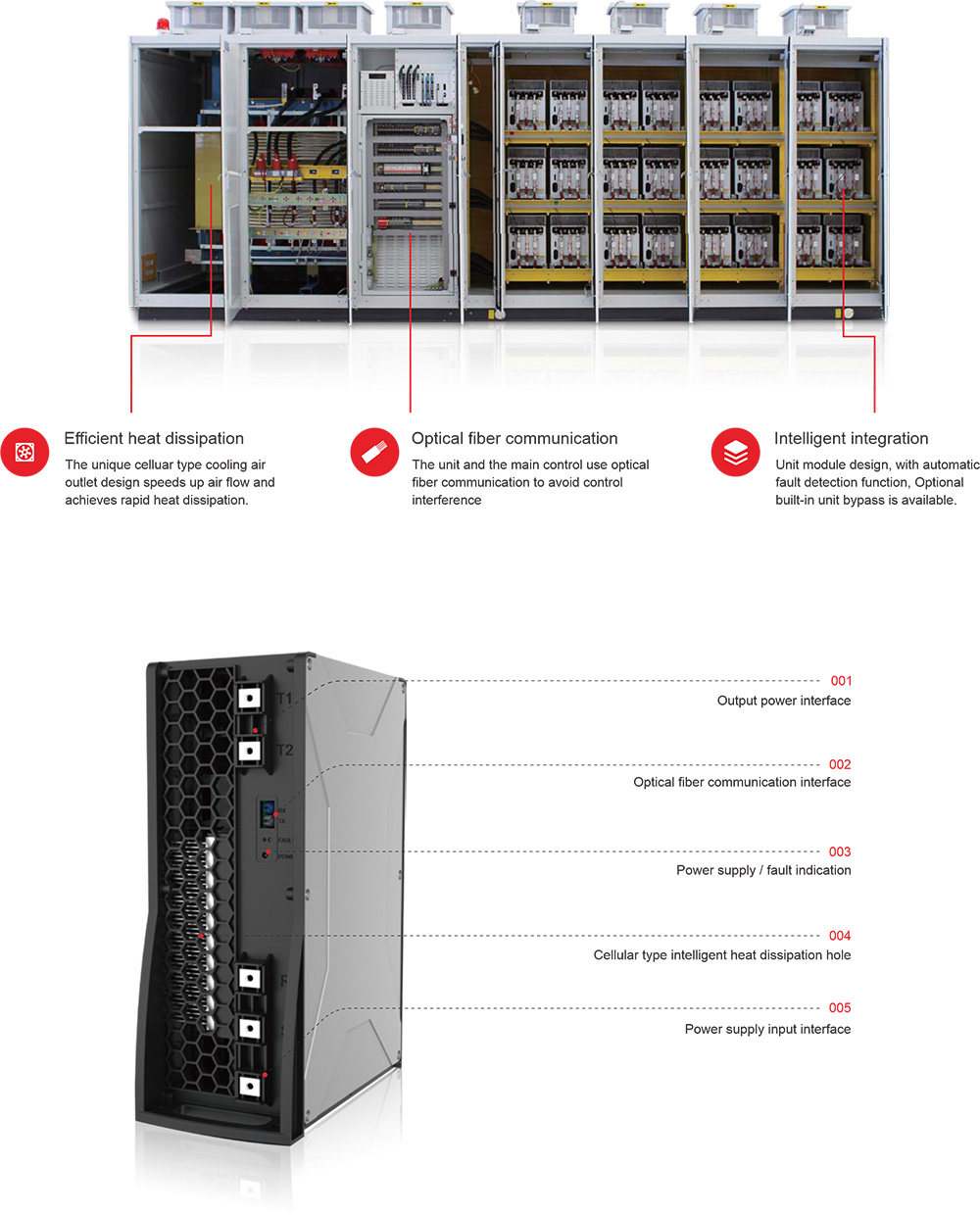

পণ্যের কাঠামো
মডেল নামকরণ
6kV মাঝারি ভোল্টেজ ড্রাইভ স্পেসিফিকেশন এবং মাত্রা
| মডেল | ভিএফডি শক্তি (কিলোওয়াট) | ক্ষমতা (kVA ) | আউটপুট কারেন্ট (ক) | ভিএফডি সাইজ ( D*D*H mm ) | ওজন ( T ) |
| RVE1000-6-280 | 280 | 350 | 34 | 2700*1325*2542 | 2.1 |
| RVE1000-6-315 | 315 | 400 | 38 | 2700*1325*2542 | 2.1 |
| RVE1000-6-355 | 355 | 450 | 43 | 2700*1325*2542 | 2.2 |
| RVE1000-6-400 | 400 | 500 | 48 | 2700*1325*2542 | 2.3 |
| RVE1000-6-450 | 450 | 560 | 54 | 2700*1325*2542 | 2.4 |
| RVE1000-6-500 | 500 | 630 | 61 | 2700*1325*2542 | 2.5 |
| RVE1000-6-560 | 560 | 700 | 67 | 2700*1325*2542 | 2.6 |
| RVE1000-6-630 | 630 | 800 | 77 | 2700*1325*2542 | 2.8 |
| RVE1000-6-710 | 710 | 900 | 87 | 2700*1325*2542 | 3.1 |
| RVE1000-6-800 | 800 | 1000 | 96 | 2700*1325*2542 | 3.3 |
| RVE1000-6-900 | 900 | 1120 | 108 | 2700*1325*2542 | 3.4 |
| RVE1000-6-1000 | 1000 | 1250 | 120 | 2700*1325*2542 | 3.5 |
| RVE1000-6-1120 | 1120 | 1400 | 135 | 2700*1325*2542 | 3.7 |
| RVE1000-6-1250 | 1250 | 1600 | 154 | 2700*1325*2542 | 3.8 |
| RVE1000-6-1400 | 1400 | 1800 | 173 | 2700*1325*2542 | 3.9 |
| RVE1000-6-1500 | 1500 | 1900 | 183 | 3000*1500*2542 | 4.4 |
| RVE1000-6-1600 | 1600 | 2000 | 192 | 3000*1500*2542 | 4.6 |
| RVE1000-6-1800 | 1800 | 2250 | 217 | 3500*1600*2731 | 6.7 |
| RVE1000-6-2000 | 2000 | 2500 | 241 | 3500*1600*2731 | 7.0 |
| RVE1000-6-2240 | 2240 | 2800 | 269 | 4405*1500*2895 | 9 |
| RVE1000-6-2500 | 2500 | 3150 | 303 | 4405*1500*2895 | 9 |
| RVE1000-6-2600 | 2600 | 3300 | 318 | 4405*1500*2895 | 9.8 |
| RVE1000-6-2800 | 2800 | 3500 | 337 | 4705*1600*2895 | 10.2 |
| RVE1000-6-3150 | 3150 | 4000 | 385 | 7434*1600*2916 | 12.9 |
| RVE1000-6-3550 | 3550 | 4500 | 433 | 7434*1600*2916 | 14 |
| RVE1000-6-4000 | 4000 | 5000 | 481 | 7434*1600*2916 | 14.3 |
| RVE1000-6-4500 | 4500 | 5800 | 558 | 7434*1600*2916 | 15.5 |
| RVE1000-6-5000 | 5000 | 6300 | 600 | 7434*1600*2916 | 16.7 |
| RVE1000-6-5600 | 5600 | 7000 | 673 | 9270*1980*3438 | 20.7 |
| RVE1000-6-6300 | 6300 | 8000 | 770 | 9270*1980*3438 | 20.7 |
| RVE1000-6-7100 | 7100 | 9000 | 870 | 9270*1980*3438 | 22.2 |
| RVE1000-6-8000 | 8000 | 10000 | 962 | 9270*1980*3438 | 22.2 |
10kV মাঝারি ভোল্টেজ ড্রাইভ স্পেসিফিকেশন এবং মাত্রা
| মডেল | ভিএফডি শক্তি (কিলোওয়াট) | ক্ষমতা (kVA ) | আউটপুট কারেন্ট (ক) | ভিএফডি সাইজ ( D*D*H mm ) | ওজন ( T ) |
| RVE1000-10-280 | 280 | 350 | 20 | 2700*1325*2542 | 2.4 |
| RVE1000-10-315 | 315 | 400 | 23 | 2700*1325*2542 | 2.5 |
| RVE1000-10-355 | 355 | 450 | 26 | 2700*1325*2542 | 2.5 |
| RVE1000-10-400 | 400 | 500 | 29 | 2700*1325*2542 | 2.6 |
| RVE1000-10-450 | 450 | 560 | 32 | 2700*1325*2542 | 2.6 |
| RVE1000-10-500 | 500 | 630 | 36 | 2700*1325*2542 | 2.7 |
| RVE1000-10-560 | 560 | 700 | 40 | 2700*1325*2500 | 2.8 |
| RVE1000-10-630 | 630 | 800 | 46 | 2700*1325*2500 | 2.9 |
| RVE1000-10-710 | 710 | 900 | 52 | 2700*1325*2500 | 2.9 |
| RVE1000-10-800 | 800 | 1000 | 58 | 2700*1325*2500 | 3.1 |
| RVE1000-10-900 | 900 | 1120 | 65 | 2700*1325*2500 | 3.3 |
| RVE1000-10-1000 | 1000 | 1250 | 72 | 2700*1325*2500 | 3.5 |
| RVE1000-10-1120 | 1120 | 1400 | 81 | 3000*1500*2542 | 3.7 |
| RVE1000-10-1250 | 1250 | 1600 | 92 | 3000*1500*2542 | 3.9 |
| RVE1000-10-1400 | 1400 | 1800 | 104 | 3000*1500*2542 | 4.1 |
| RVE1000-10-1500 | 1500 | 1900 | 110 | 3000*1500*2542 | 4.3 |
| RVE1000-10-1600 | 1600 | 2000 | 115 | 3000*1500*2542 | 4.4 |
| RVE1000-10-1800 | 1800 | 2250 | 130 | 3000*1500*2542 | 4.7 |
| RVE1000-10-2000 | 2000 | 2500 | 144 | 3000*1500*2542 | 4.9 |
| RVE1000-10-2240 | 2240 | 2800 | 162 | 3000*1500*2542 | 5.1 |
| RVE1000-10-2500 | 2500 | 3150 | 182 | 3000*1500*2542 | 5.4 |
| RVE1000-10-2650 | 2650 | 3300 | 191 | 3000*1500*2542 | 5.8 |
| RVE1000-10-2800 | 2800 | 3500 | 202 | 4500*1600*2731 | 8.5 |
| RVE1000-10-3150 | 3150 | 4000 | 231 | 4500*1600*2731 | 9.3 |
| RVE1000-10-3400 | 3400 | 4250 | 245 | 4500*1600*2731 | 9.8 |
| RVE1000-10-3600 | 3600 | 4500 | 260 | 4500*1600*2731 | 10.2 |
| RVE1000-10-4000 | 4000 | 5000 | 289 | 7200*1600*2895 | 14.5 |
| RVE1000-10-4500 | 4500 | 5800 | 335 | 7200*1600*2895 | 15.2 |
| RVE1000-10-5000 | 5000 | 6300 | 364 | 11034*1700*2895 | 16.7 |
