পণ্য সারাংশ
| 150% | 150% | 40 |  |
| @0.5HZ টর্ক শুরু করুন | ওভারলোড ক্ষমতা | পরিবেষ্টিত তাপমাত্রা ℃ | |
| 1:40 | IP20 | 2% | |
| গতি নিয়ন্ত্রণ | প্রবেশ সুরক্ষা | গতি সঠিকতা± |
| প্যারামেট্রিক | ||

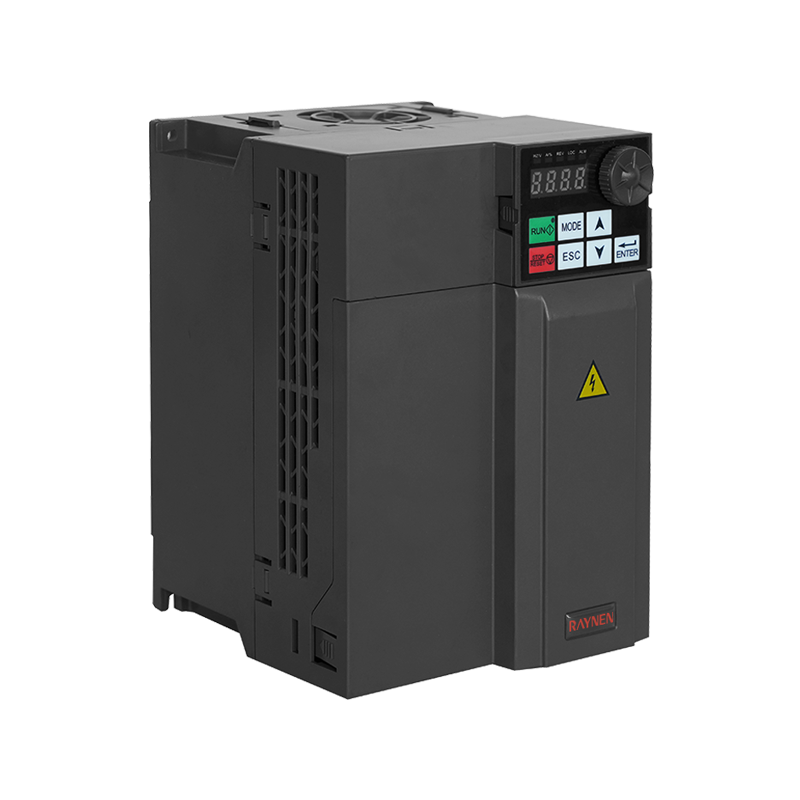

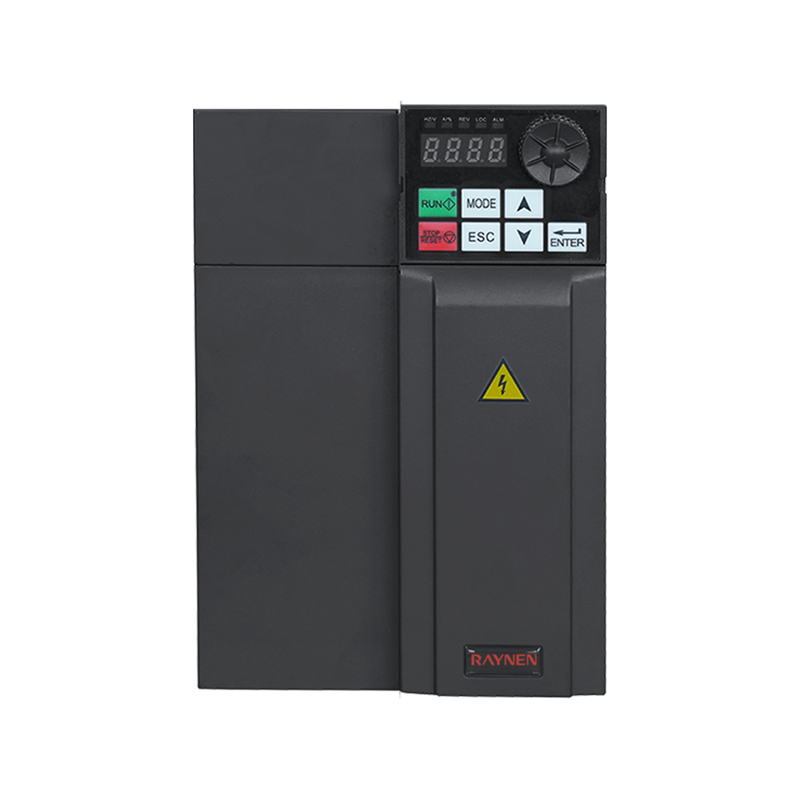

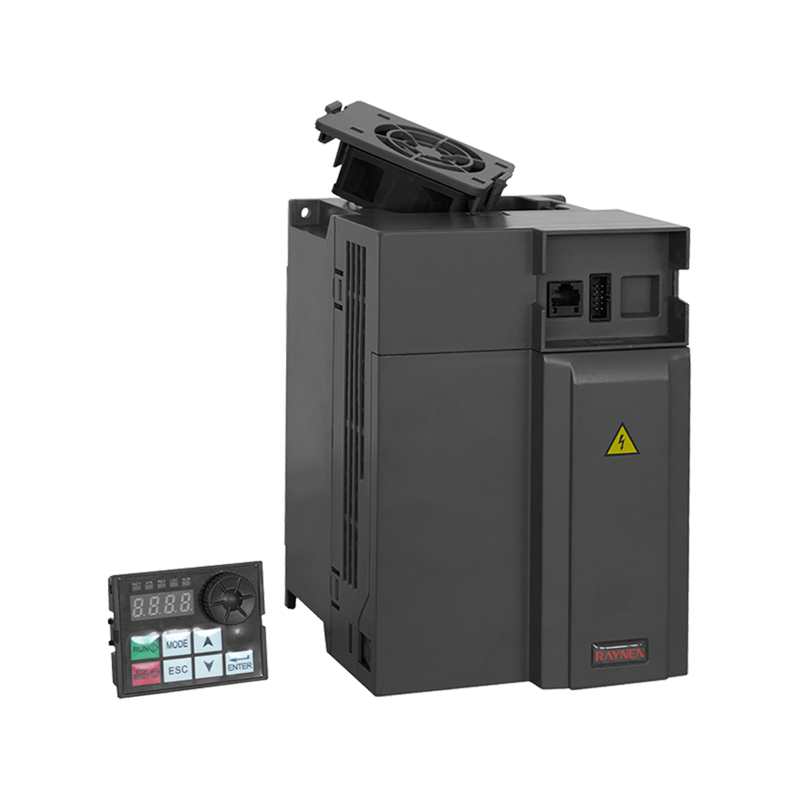

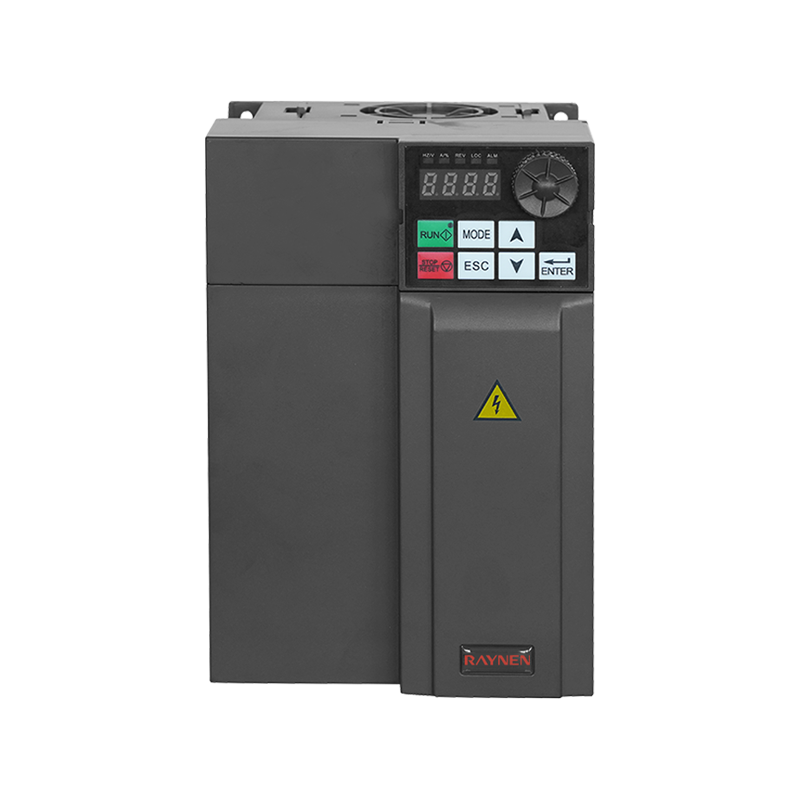

 | মডেল | RVE21-T3-7R5G/11P ~ RVE21-T3-11G/15P |
| ভোল্টেজ | 380V | |
| পি রেটেড (কিলোওয়াট) | ৭.৫/১১/১৫ | |
| রেট করা ইনপুট বর্তমান (A) | 26.5/36.6/40 | |
| রেটেড আউটপুট কারেন্ট (A) | 18.5/25/32 | |
| মাত্রা (মিমি) | 232*153*170 | |
| ইনস্টলেশন আকার (মিমি) | 220*139 | |

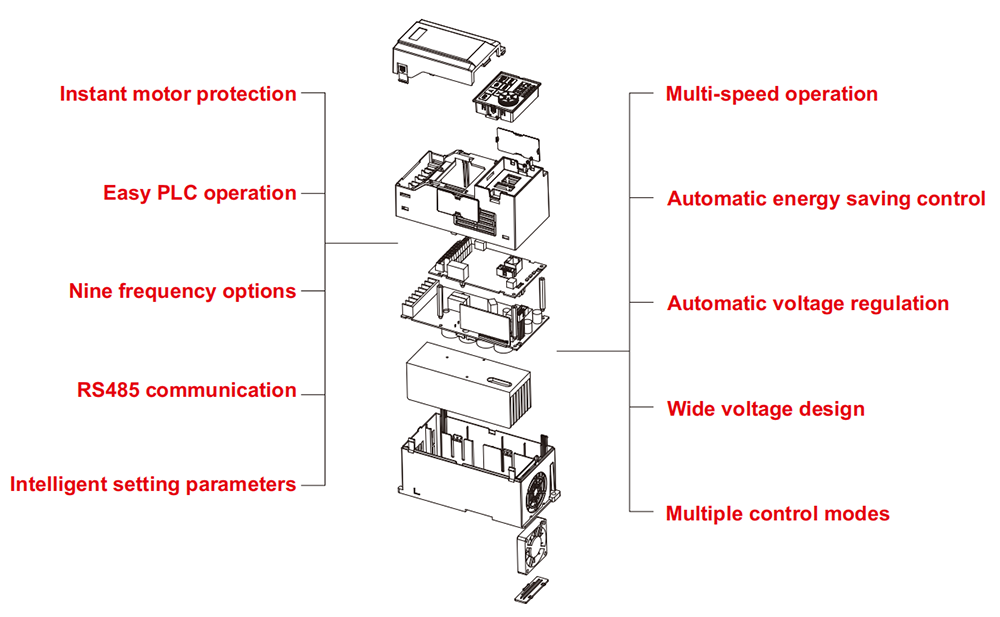

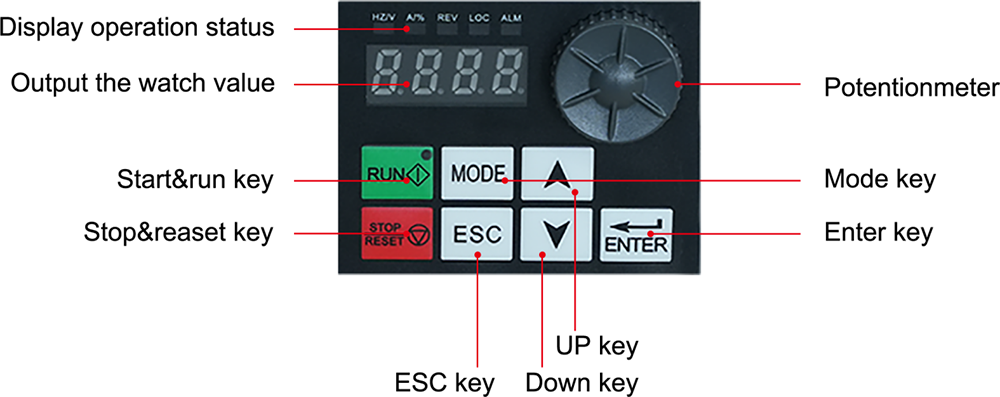

সহজ ডিবাগিংয়ের জন্য ইন্টিগ্রেটেড প্যানেল
মডেল নামকরণ
নির্বাচন টেবিল একক-ফেজ S2 প্রকার
| ইনভার্টার মডেল | জি-টাইপ মেশিন (ভারী লোড) | পি-টাইপ মেশিন (হালকা লোড) | মাত্রা (মিমি) | ইনস্টলেশন আকার (মিমি) | ||||||||
| আমি (A) | আমি আউট (A) | পি রেটেড (কিলোওয়াট) | আমি (A) | আমি আউট (A) | পি রেটেড (কিলোওয়াট) | এইচ | ডব্লিউ | ডি | এইচ1 | ডব্লিউ1 | ছিদ্র | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
নির্বাচন টেবিল তিন-ফেজ T3 প্রকার
| ইনভার্টার মডেল | জি-টাইপ মেশিন (ভারী লোড) | পি-টাইপ মেশিন (হালকা লোড) | মাত্রা (মিমি) | ইনস্টলেশন আকার (মিমি) | ||||||||
| আমি (এ) | আমি আউট (A) | পি রেটেড (কিলোওয়াট) | আমি (এ) | আমি আউট (A) | পি রেটেড (কিলোওয়াট) | এইচ | ডব্লিউ | ডি | এইচ1 | ডব্লিউ1 | ছিদ্র | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
কর্মক্ষমতা এবং কনফিগারেশন
| বেসিক অ্যাপ্লিকেশন ফাংশন | |
| কম ফ্রিকোয়েন্সি টর্ক বুস্ট | ভোল্টেজ বুস্ট এবং টর্ক বুস্টের মাধ্যমে, V/F নিয়ন্ত্রণের কম-ফ্রিকোয়েন্সি টর্ক এবং গতি সেন্সরহীন ভেক্টর নিয়ন্ত্রণ প্রায় 0.1% ~ 30.0% বৃদ্ধি করা যেতে পারে |
| V/F বক্ররেখা | লিনিয়ার টাইপ, মাল্টি-পয়েন্ট টাইপ |
| ত্বরণ/ক্ষরণ বক্ররেখা | রৈখিক বা এস-আকৃতির ত্বরণ এবং হ্রাস: ত্বরণ এবং হ্রাসের সময়ের তিনটি গ্রুপ: ত্বরণ এবং হ্রাসের সময়সীমা: 0-3200s |
| স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ (AVR) | ডব্লিউhen the grid voltage changes, it can automatically keep the output voltage constant |
| অন্তর্নির্মিত PID | ক্লোজড-লুপ কন্ট্রোল সিস্টেম যা সহজেই প্রক্রিয়া নিয়ন্ত্রণ উপলব্ধি করতে পারে |
| ডিC braking | ডিC braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| জগ নিয়ন্ত্রণ | মোটর শুরু এবং অবিলম্বে বন্ধ করা যেতে পারে; জগ ফ্রিকোয়েন্সি সেটিং পরিসীমা: 0.0-20.0Hz; জগ স্টপ মোড: মন্থর/মুক্ত/ডিসি ব্রেকিং |
| ফ্রিকোয়েন্সি হপিং | এই ফ্রিকোয়েন্সি ব্যান্ডে বৈদ্যুতিন সংকেতের মেরু বদল রোধ করতে তিনটি হপিং ফ্রিকোয়েন্সি পয়েন্ট এবং সংশ্লিষ্ট হপিং ফ্রিকোয়েন্সি রেঞ্জ সেট করা যেতে পারে |
| বহু-গতি | 4 লজিক ইনপুট পোর্টের মাধ্যমে 15 পর্যন্ত সেট করা যেতে পারে = অপারেটিং ফ্রিকোয়েন্সি |
| ইনপুট সমষ্টি | ফ্রিকোয়েন্সি সেটিং হিসাবে 2টি অ্যানালগ ইনপুটের বীজগণিত অপারেশন ফলাফল ব্যবহার করুন, ফ্রিকোয়েন্সি সেটিংকে আরও নমনীয় করে তোলে |
| মোটর প্যারামিটারের 2 সেটের মধ্যে স্যুইচ করা হচ্ছে | মোটর প্যারামিটারের দুটি সেট বর্তমান চালিত মোটরের সাথে মেলে অবাধে সেট এবং সুইচ করা যেতে পারে |
| বৈদ্যুতিন সংকেতের মেরু বদল সুরক্ষা | ইনপুট/আউটপুট ফেজ লস সুরক্ষা, আন্ডারলোড সনাক্তকরণ, ওভার টর্ক সুরক্ষা, আন্ডারভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, ওভারকারেন্ট সুরক্ষা, ওভারহিটিং সুরক্ষা, ফেজ-টু-ফেজ শর্ট সার্কিট সুরক্ষা |
| মোটর সুরক্ষা | মোটর তাপ সুরক্ষা, মোটর বর্তমান সীমা, মোটর ওভারলোড, মোটর শর্ট সার্কিট |
| বৈদ্যুতিক বৈশিষ্ট্য | |
| ইনপুট ভোল্টেজ | তিন-ফেজ AC, 380-480V, 50/60Hz বা একক-ফেজ AC, 200-240V, 50/60Hz |
| আউটপুট ভোল্টেজ | 0-100% ইনপুট ভোল্টেজ, 0.5Hz-400Hz |
| কন্ট্রোল মোড | ধ্রুবক টর্ক V/F, দ্বিঘাত লোড V/F, সেন্সরহীন ভেক্টর নিয়ন্ত্রণ, শক্তি-সঞ্চয় মোড |
| সুইচিং ফ্রিকোয়েন্সি | 1.5kHz-12kHz স্বয়ংক্রিয় সুইচিং ফ্রিকোয়েন্সি সমন্বয় ফাংশন সেট করা যেতে পারে: যখন তাপমাত্রা বৃদ্ধি পায়, স্যুইচিং ফ্রিকোয়েন্সি স্বয়ংক্রিয়ভাবে হ্রাস পায় ডব্লিউhen the temperature returns to normal, the switching frequency returns to the initial value |
| ওভার-কারেন্ট ক্ষমতা | 150% রেট আউটপুট বর্তমান 60, 200% রেট আউটপুট বর্তমান 2s |
| নিয়ন্ত্রণ সংকেত | ||
| ফ্রিকোয়েন্সি সেটিং সংকেত | ইন্টিগ্রেটেড অপারেশন প্যানেল | মেমব্রেন সুইচ (বোতাম), স্পিড নব (পটেনশিওমিটার) |
| বাহ্যিক সংকেত | UP/DOWN সেটিং, এনালগ ইনপুট, মাল্টি-স্পীড, বাহ্যিক প্যানেল, সিরিয়াল যোগাযোগ | |
| স্টার্ট এবং স্টপ কন্ট্রোল সিগন্যাল | ইন্টিগ্রেটেড অপারেশন প্যানেল | চালান, স্টপ বোতাম |
| বাহ্যিক সংকেত | লজিক ইনপুট টার্মিনাল, এক্সটার্নাল প্যানেল, সিরিয়াল কমিউনিকেশন | |
| নিয়ন্ত্রণ সার্কিট বৈশিষ্ট্য | ||
| অভ্যন্তরীণ পাওয়ার সাপ্লাই উপলব্ধ | 10V 24V | 10VDC±5%, সর্বাধিক বর্তমান 10mA, রেফারেন্স পটেনটিওমিটারের জন্য লজিক ইনপুট পোর্টের জন্য 24VDC±5%, সর্বাধিক বর্তমান 100mA |
| এনালগ ইনপুট | AI1 | ভোল্টেজ এনালগ ইনপুট: 0-5VDC, বা 0-10VDC, প্রতিবন্ধকতা 30k বর্তমান এনালগ ইনপুট: 0/4-20mADC, প্রতিবন্ধকতা হল 250Ω রেজোলিউশন: 10-বিট A/D রূপান্তর ফ্যাক্টরি ডিফল্ট সেটিং: 0-5VDC ভোল্টেজ ইনপুট |
| AI2 | ভোল্টেজ এনালগ ইনপুট: 0-10VDC, বা PTC প্রোব ইনপুট রেজোলিউশন: 10-বিট A/D রূপান্তর | |
| লজিক ইনপুট | LI1-LI8 | 0-24VDC পাওয়ার সাপ্লাই ইতিবাচক যুক্তি (উৎস) এবং নেতিবাচক যুক্তি (সিঙ্ক) ঐচ্ছিক, এবং ফ্যাক্টরি ডিফল্ট নেতিবাচক যুক্তি ফরোয়ার্ড, রিভার্স, রান, ফল্ট রিসেট, মাল্টি-স্পিড এবং অন্যান্য 69 ফাংশন ঐচ্ছিক 220V 0.4kW-2.2kW এবং 380V 0.4kW-1.5kW পণ্যের শুধুমাত্র 6টি চ্যানেল আছে: LI1-LI6 |
| AI1, AI2 জোরপূর্বক বৈধ ইনপুট | 11kW এর নিচের ইনভার্টারে (অন্তর্ভুক্ত), AI1 এবং AI2 লজিক ইনপুট হিসেবে সেট করা যেতে পারে। F309 এবং F310 জোরপূর্বক বৈধ ইনপুট, এবং তাদের কনফিগারেশন ফাংশন পাওয়ার-অন চলাকালীন সর্বদা বৈধ। | |
| এনালগ আউটপুট | AO1, AO2 | ভোল্টেজ এনালগ আউটপুট: 0-10VDC, ন্যূনতম লোড প্রতিবন্ধকতা 470Ω বর্তমান এনালগ আউটপুট: 0/4-20mA, সর্বাধিক লোড প্রতিবন্ধকতা 700Ω রেজোলিউশন: 8 বিট আউটপুট ফ্রিকোয়েন্সি, আউটপুট বর্তমান, গতি সেটিং, সিরিয়াল আউটপুট ডেটা এবং অন্যান্য ফাংশন ঐচ্ছিক 220V 0.4kW-2.2kW এবং 380V 0.4kW-1.5kW পণ্যগুলির শুধুমাত্র 1টি অ্যানালগ আউটপুট রয়েছে, যথা AO1 |
| লজিক আউটপুট | LO, CLO | খোলা সংগ্রাহক, সর্বাধিক বর্তমান 100mA, সর্বোচ্চ ভোল্টেজ 30VDC লজিক আউটপুট বা পালস আউটপুট ঐচ্ছিক, ফ্যাক্টরি ডিফল্ট সেটিং হল লজিক আউটপুট আউটপুট ফ্রিকোয়েন্সি, আউটপুট বর্তমান, গতি সেটিং এবং অন্যান্য আউটপুট ফাংশন ঐচ্ছিক |
| রিলে আউটপুট | T1A, T1B, T1C T2A, T2B, T2C | T1A সাধারণত খোলা, T1B সাধারণত বন্ধ, T1C সাধারণ পয়েন্ট T2A সাধারণত খোলা, T2B সাধারণত বন্ধ, T2C সাধারণ পয়েন্ট যোগাযোগ ক্ষমতা: 5A@250VAC, 5A@30VDC ফল্ট, অ্যালার্ম, সেট ফ্রিকোয়েন্সি আগমন এবং অন্যান্য ফাংশন ঐচ্ছিক T1A ডিফল্ট থেকে ফল্ট, T2A ডিফল্ট অপারেশনে 220V 0.4kW-2.2kW এবং 380V 0.4kW-1.5kW পণ্যগুলির শুধুমাত্র 1 রিলে আউটপুট আছে, যেমন TA TB TC |
| সিরিয়াল কমিউনিকেশন | MODBUS-RTU, 2-তারের RS-485, টার্মিনাল ইন্টারফেস | |
| বৈদ্যুতিক বৈশিষ্ট্য | |
| এসি ড্রাইভ সুরক্ষা | ইনপুট ফেজ ক্ষতি সুরক্ষা, আউটপুট ফেজ ক্ষতি সুরক্ষা, আন্ডারলোড সনাক্তকরণ, ওভার-টর্ক সুরক্ষা, আন্ডারভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, ওভারকারেন্ট সুরক্ষা, ওভারহিটিং সুরক্ষা, ফেজ শর্ট সার্কিট সুরক্ষা |
| মোটর সুরক্ষা | মোটর তাপ সুরক্ষা, মোটর বর্তমান সীমাবদ্ধ, মোটর ওভারলোড, মোটর শর্ট সার্কিট |
| বৈদ্যুতিক বৈশিষ্ট্য | |||
| সুরক্ষা স্তর | IP20 | পরিবেষ্টিত আর্দ্রতা | 95% কোন ঘনীভবন বা জল জমে না |
| ডব্লিউorking/Storage temperature | -10~40°C/-20~60°C | উচ্চতা | 1000 মি নিচে |
| কুলিং পদ্ধতি | জোরপূর্বক এয়ার কুলিং | ইনস্টলেশন অবস্থান | ইনডোর |
