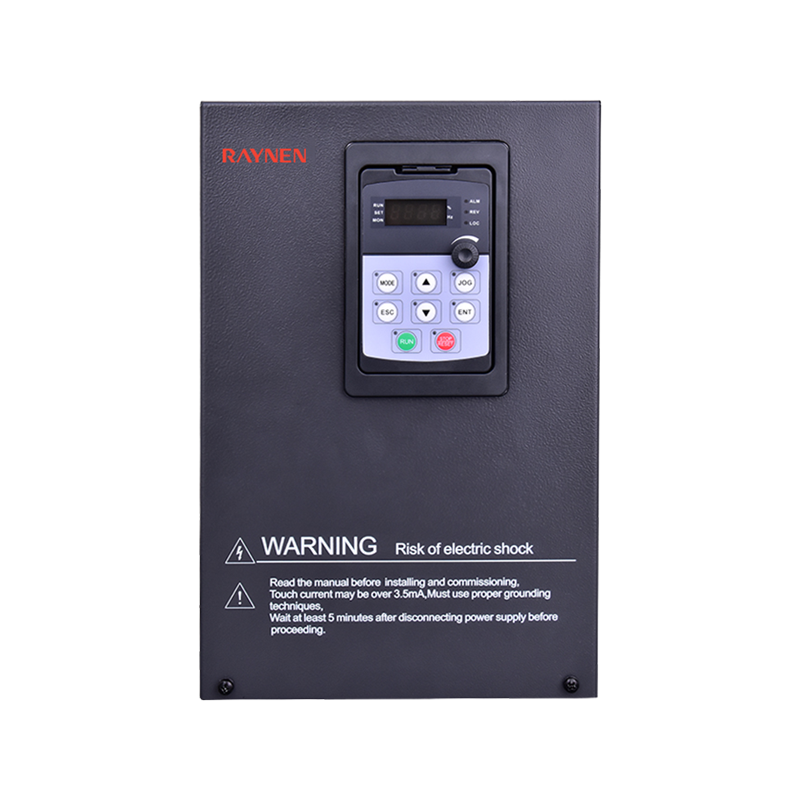

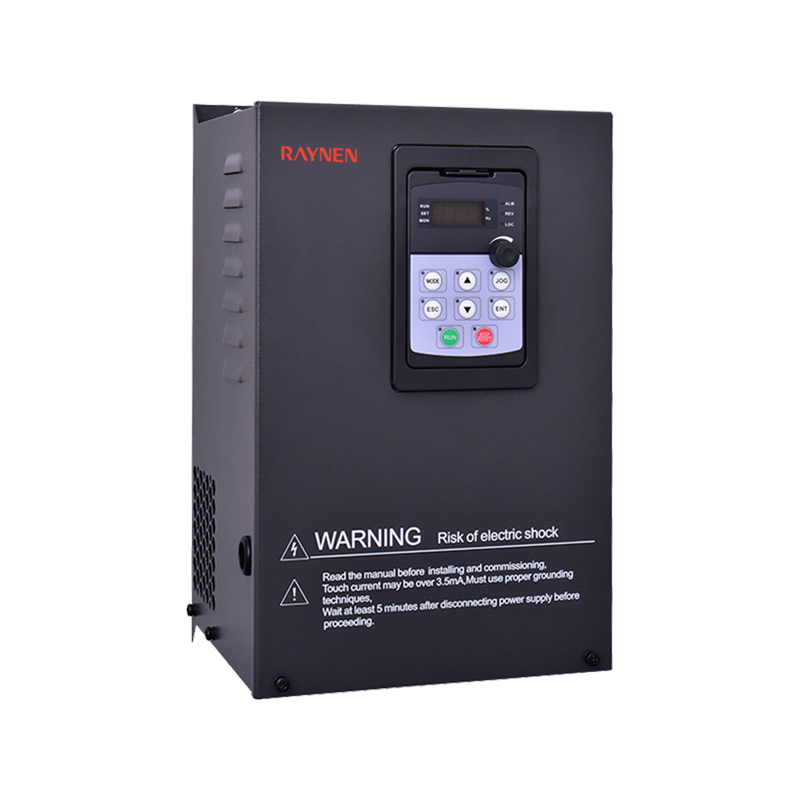

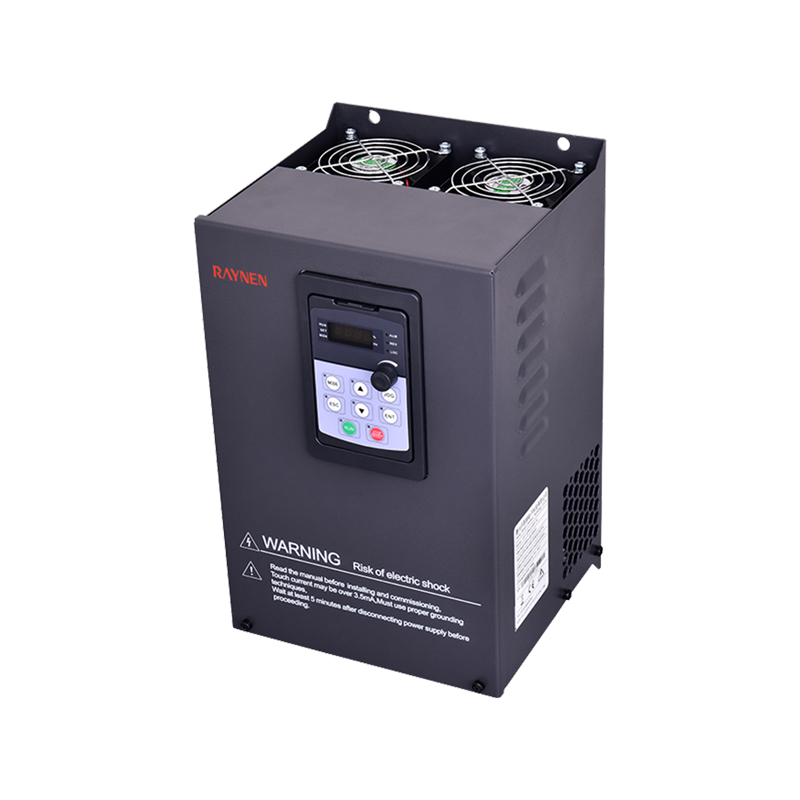

380V 15(18)-18(22)kW VFD

প্যারামেট্রিক

মডেল

RVE21-T3-15G/18P ~ RVE21-T3-18G/22P

ভোল্টেজ

380V

রেটেড পাওয়ার (কিলোওয়াট)

15/18.5/22

রেট করা ইনপুট বর্তমান (A)

40/47/56

রেট আউটপুট বর্তমান (A)

32/38/45

মাত্রা (মিমি)

327*168*185.6

ইনস্টলেশন আকার (মিমি)

313*120

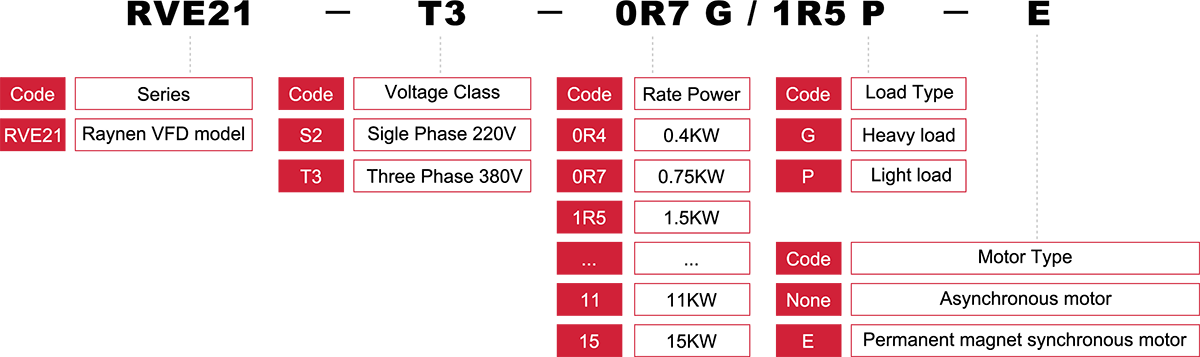

ইনভার্টার মডেল

জি-টাইপ মেশিন (ভারী লোড)

পি-টাইপ মেশিন (হালকা লোড)

মাত্রা (মিমি)

ইনস্টলেশন আকার (মিমি)

রেটেড ইনপুট কারেন্ট (এ)

রেটেড আউটপুট বর্তমান (এ)

রেট পাওয়ার (কিলোওয়াট)

রেটেড ইনপুট কারেন্ট (এ)

রেটেড আউটপুট বর্তমান (এ)

রেট পাওয়ার(kW)

এইচ

ডব্লিউ

ডি

এইচ1

ডব্লিউ1

ছিদ্র

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

ইনভার্টার মডেল

জি-টাইপ মেশিন (ভারী লোড)

পি-টাইপ মেশিন (হালকা লোড)

মাত্রা (মিমি)

ইনস্টলেশন আকার (মিমি)

আমি (এ)

আমি আউট (এ)

পি রেট

(কিলোওয়াট)

আমি (এ)

আমি আউট (এ)

পি রেট

(কিলোওয়াট)

এইচ

ডব্লিউ

ডি

এইচ1

ডব্লিউ1

ছিদ্র

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

বেসিক অ্যাপ্লিকেশন ফাংশন

কম ফ্রিকোয়েন্সি টর্ক বুস্ট

ভোল্টেজ বুস্ট এবং টর্ক বুস্টের মাধ্যমে, V/F নিয়ন্ত্রণের কম-ফ্রিকোয়েন্সি টর্ক এবং গতি সেন্সরহীন ভেক্টর নিয়ন্ত্রণ প্রায় 0.1% ~ 30.0% বৃদ্ধি করা যেতে পারে

V/F বক্ররেখা

লিনিয়ার টাইপ, মাল্টি-পয়েন্ট টাইপ

ত্বরণ/ক্ষরণ বক্ররেখা

রৈখিক বা এস-আকৃতির ত্বরণ এবং হ্রাস: ত্বরণ এবং হ্রাসের সময়ের তিনটি গ্রুপ: ত্বরণ এবং হ্রাসের সময়সীমা: 0-3200s

স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ (AVR)

ডব্লিউhen the grid voltage changes, it can automatically keep the output voltage constant

অন্তর্নির্মিত PID

ক্লোজড-লুপ কন্ট্রোল সিস্টেম যা সহজেই প্রক্রিয়া নিয়ন্ত্রণ উপলব্ধি করতে পারে

ডিC braking

ডিC braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

জগ নিয়ন্ত্রণ

মোটর শুরু এবং অবিলম্বে বন্ধ করা যেতে পারে; জগ ফ্রিকোয়েন্সি সেটিং পরিসীমা: 0.0-20.0Hz; জগ স্টপ মোড: মন্থর/মুক্ত/ডিসি ব্রেকিং

ফ্রিকোয়েন্সি হপিং

এই ফ্রিকোয়েন্সি ব্যান্ডে বৈদ্যুতিন সংকেতের মেরু বদল রোধ করতে তিনটি হপিং ফ্রিকোয়েন্সি পয়েন্ট এবং সংশ্লিষ্ট হপিং ফ্রিকোয়েন্সি রেঞ্জ সেট করা যেতে পারে

বহু-গতি

4 লজিক ইনপুট পোর্টের মাধ্যমে 15 পর্যন্ত সেট করা যেতে পারে = অপারেটিং ফ্রিকোয়েন্সি

ইনপুট সমষ্টি

ফ্রিকোয়েন্সি সেটিং হিসাবে 2টি অ্যানালগ ইনপুটের বীজগণিত অপারেশন ফলাফল ব্যবহার করুন, ফ্রিকোয়েন্সি সেটিংকে আরও নমনীয় করে তোলে

মোটর প্যারামিটারের 2 সেটের মধ্যে স্যুইচ করা হচ্ছে

মোটর প্যারামিটারের দুটি সেট বর্তমান চালিত মোটরের সাথে মেলে অবাধে সেট এবং সুইচ করা যেতে পারে

বৈদ্যুতিন সংকেতের মেরু বদল সুরক্ষা

ইনপুট/আউটপুট ফেজ লস সুরক্ষা, আন্ডারলোড সনাক্তকরণ, ওভার টর্ক সুরক্ষা, আন্ডারভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, ওভারকারেন্ট সুরক্ষা, ওভারহিটিং সুরক্ষা, ফেজ-টু-ফেজ শর্ট সার্কিট সুরক্ষা

মোটর সুরক্ষা

মোটর তাপ সুরক্ষা, মোটর বর্তমান সীমা, মোটর ওভারলোড, মোটর শর্ট সার্কিট

বৈদ্যুতিক বৈশিষ্ট্য

ইনপুট ভোল্টেজ

তিন-ফেজ AC, 380-480V, 50/60Hz বা একক-ফেজ AC, 200-240V, 50/60Hz

আউটপুট ভোল্টেজ

0-100% ইনপুট ভোল্টেজ, 0.5Hz-400Hz

কন্ট্রোল মোড

ধ্রুবক টর্ক V/F, দ্বিঘাত লোড V/F, সেন্সরহীন ভেক্টর নিয়ন্ত্রণ, শক্তি-সঞ্চয় মোড

সুইচিং ফ্রিকোয়েন্সি

1.5kHz-12kHz

স্বয়ংক্রিয় সুইচিং ফ্রিকোয়েন্সি সমন্বয় ফাংশন সেট করা যেতে পারে: যখন তাপমাত্রা বৃদ্ধি পায়, স্যুইচিং ফ্রিকোয়েন্সি স্বয়ংক্রিয়ভাবে হ্রাস পায়

ডব্লিউhen the temperature returns to normal, the switching frequency returns to the initial value

ওভার-কারেন্ট ক্ষমতা

150% রেট আউটপুট বর্তমান 60, 200% রেট আউটপুট বর্তমান 2s

নিয়ন্ত্রণ সংকেত

ফ্রিকোয়েন্সি সেটিং সংকেত

ইন্টিগ্রেটেড অপারেশন প্যানেল

মেমব্রেন সুইচ (বোতাম), স্পিড নব (পটেনশিওমিটার)

বাহ্যিক সংকেত

UP/DOWN সেটিং, এনালগ ইনপুট, মাল্টি-স্পীড, বাহ্যিক প্যানেল, সিরিয়াল যোগাযোগ

স্টার্ট এবং স্টপ কন্ট্রোল সিগন্যাল

ইন্টিগ্রেটেড অপারেশন প্যানেল

চালান, স্টপ বোতাম

বাহ্যিক সংকেত

লজিক ইনপুট টার্মিনাল, এক্সটার্নাল প্যানেল, সিরিয়াল কমিউনিকেশন

নিয়ন্ত্রণ সার্কিট বৈশিষ্ট্য

অভ্যন্তরীণ পাওয়ার সাপ্লাই উপলব্ধ

10V

24V

10VDC±5%, সর্বাধিক বর্তমান 10mA, রেফারেন্স পটেনটিওমিটারের জন্য

লজিক ইনপুট পোর্টের জন্য 24VDC±5%, সর্বাধিক বর্তমান 100mA

এনালগ ইনপুট

AI1

ভোল্টেজ এনালগ ইনপুট: 0-5VDC, বা 0-10VDC, প্রতিবন্ধকতা 30k

বর্তমান এনালগ ইনপুট: 0/4-20mADC, প্রতিবন্ধকতা হল 250Ω

রেজোলিউশন: 10-বিট A/D রূপান্তর

ফ্যাক্টরি ডিফল্ট সেটিং: 0-5VDC ভোল্টেজ ইনপুট

AI2

ভোল্টেজ এনালগ ইনপুট: 0-10VDC, বা PTC প্রোব ইনপুট

রেজোলিউশন: 10-বিট A/D রূপান্তর

লজিক ইনপুট

LI1-LI8

0-24VDC পাওয়ার সাপ্লাই

ইতিবাচক যুক্তি (উৎস) এবং নেতিবাচক যুক্তি (সিঙ্ক) ঐচ্ছিক, এবং ফ্যাক্টরি ডিফল্ট নেতিবাচক যুক্তি

ফরোয়ার্ড, রিভার্স, রান, ফল্ট রিসেট, মাল্টি-স্পিড এবং অন্যান্য 69 ফাংশন ঐচ্ছিক

220V 0.4kW-2.2kW এবং 380V 0.4kW-1.5kW পণ্যের শুধুমাত্র 6টি চ্যানেল আছে: LI1-LI6

AI1, AI2

জোরপূর্বক বৈধ ইনপুট

11kW এর নিচের ইনভার্টারে (অন্তর্ভুক্ত), AI1 এবং AI2 লজিক ইনপুট হিসেবে সেট করা যেতে পারে। F309 এবং F310 জোরপূর্বক বৈধ ইনপুট, এবং তাদের কনফিগারেশন ফাংশন পাওয়ার-অন চলাকালীন সর্বদা বৈধ।

এনালগ আউটপুট

AO1, AO2

ভোল্টেজ এনালগ আউটপুট: 0-10VDC, ন্যূনতম লোড প্রতিবন্ধকতা 470Ω

বর্তমান এনালগ আউটপুট: 0/4-20mA, সর্বাধিক লোড প্রতিবন্ধকতা 700Ω

রেজোলিউশন: 8 বিট

আউটপুট ফ্রিকোয়েন্সি, আউটপুট বর্তমান, গতি সেটিং, সিরিয়াল আউটপুট ডেটা এবং অন্যান্য ফাংশন ঐচ্ছিক

220V 0.4kW-2.2kW এবং 380V 0.4kW-1.5kW পণ্যগুলির শুধুমাত্র 1টি অ্যানালগ আউটপুট রয়েছে, যথা AO1

লজিক আউটপুট

LO, CLO

খোলা সংগ্রাহক, সর্বাধিক বর্তমান 100mA, সর্বোচ্চ ভোল্টেজ 30VDC

লজিক আউটপুট বা পালস আউটপুট ঐচ্ছিক, ফ্যাক্টরি ডিফল্ট সেটিং হল লজিক আউটপুট

আউটপুট ফ্রিকোয়েন্সি, আউটপুট বর্তমান, গতি সেটিং এবং অন্যান্য আউটপুট ফাংশন ঐচ্ছিক

রিলে আউটপুট

T1A, T1B, T1C

T2A, T2B, T2C

T1A সাধারণত খোলা, T1B সাধারণত বন্ধ, T1C সাধারণ পয়েন্ট

T2A সাধারণত খোলা, T2B সাধারণত বন্ধ, T2C সাধারণ পয়েন্ট

যোগাযোগ ক্ষমতা: 5A@250VAC, 5A@30VDC

ফল্ট, অ্যালার্ম, সেট ফ্রিকোয়েন্সি আগমন এবং অন্যান্য ফাংশন ঐচ্ছিক

T1A ডিফল্ট থেকে ফল্ট, T2A ডিফল্ট অপারেশনে

220V 0.4kW-2.2kW এবং 380V 0.4kW-1.5kW পণ্যগুলির শুধুমাত্র 1 রিলে আউটপুট আছে, যেমন TA TB TC

সিরিয়াল কমিউনিকেশন

MODBUS-RTU, 2-তারের RS-485, টার্মিনাল ইন্টারফেস

বৈদ্যুতিক বৈশিষ্ট্য

এসি ড্রাইভ সুরক্ষা

ইনপুট ফেজ ক্ষতি সুরক্ষা, আউটপুট ফেজ ক্ষতি সুরক্ষা, আন্ডারলোড সনাক্তকরণ, ওভার-টর্ক সুরক্ষা, আন্ডারভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, ওভারকারেন্ট সুরক্ষা, ওভারহিটিং সুরক্ষা, ফেজ শর্ট সার্কিট সুরক্ষা

মোটর সুরক্ষা

মোটর তাপ সুরক্ষা, মোটর বর্তমান সীমাবদ্ধ, মোটর ওভারলোড, মোটর শর্ট সার্কিট

বৈদ্যুতিক বৈশিষ্ট্য

সুরক্ষা স্তর

IP20

পরিবেষ্টিত আর্দ্রতা

95% কোন ঘনীভবন বা জল জমে না

ডব্লিউorking/Storage temperature

-10~40°C/-20~60°C

উচ্চতা

1000 মি নিচে

কুলিং পদ্ধতি

জোরপূর্বক বায়ু কুলিং

ইনস্টলেশন অবস্থান

ইনডোর
