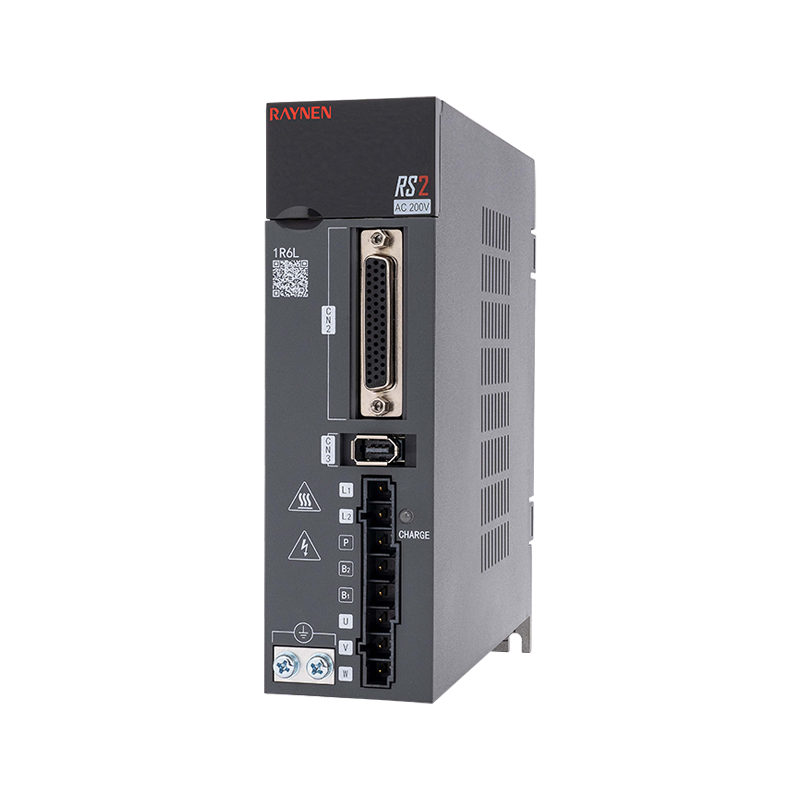

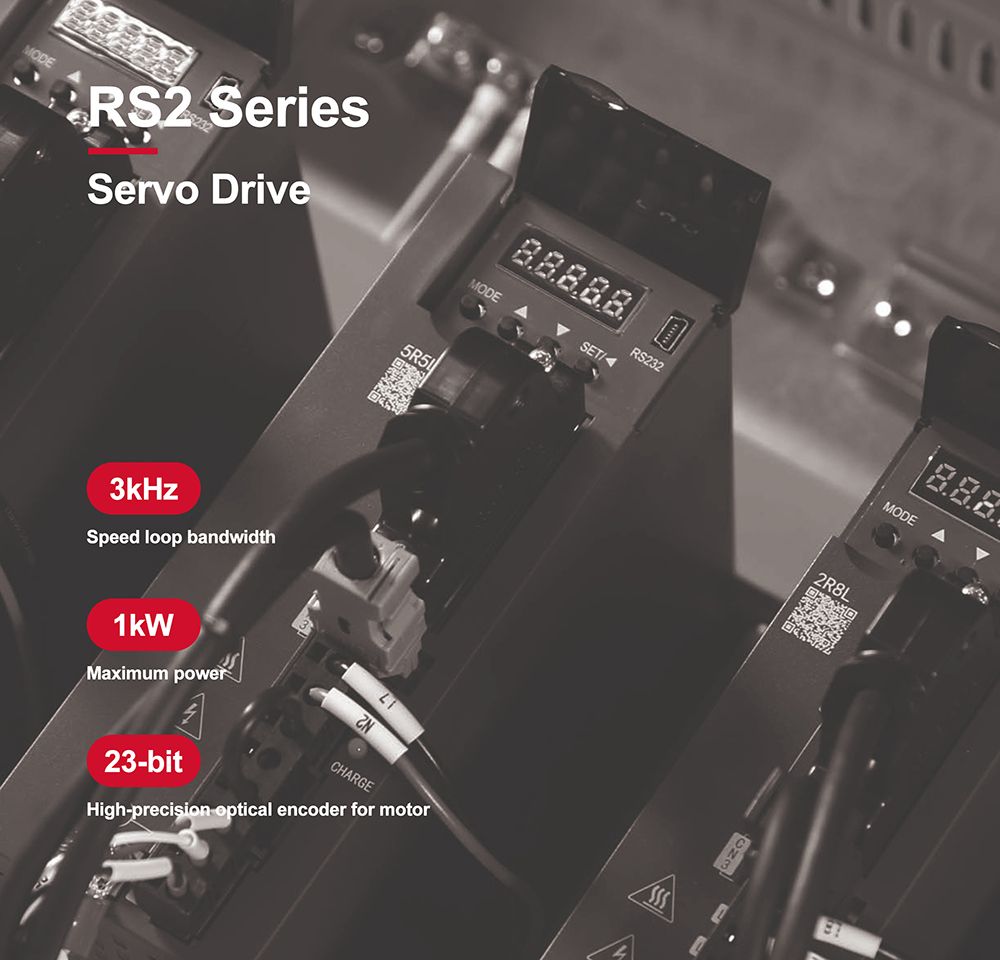

RS2 সার্ভো ড্রাইভ

আকার A

আকার বি

না.

নাম

না.

নাম

1

-

1

-

2

মিনি ইউএসবি

2

মিনি ইউএসবি

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

ব্রেক

6

ব্রেক

7

ইউ, ভি, ডব্লিউ

7

ইউ, ভি, ডব্লিউ

8

গ্রাউন্ড স্ক্রু

8

গ্রাউন্ড স্ক্রু

9

চার্জ

9

চার্জ

10

CN4/CN5

10

CN4/CN5

বর্ণনা:

① -: সাত-সেগমেন্টের ডিজিটাল ডিসপ্লে

②mini USB: RS232 ইন্টারফেস, PC এর সাথে সংযুক্ত

③CN2: আউটপুট/ইনপুট সংকেত সংযোগকারী, প্রোগ্রামেবল কন্ট্রোলার (PLC) বা নিয়ন্ত্রণ I/O এর সাথে সংযুক্ত

④CN3: এনকোডার ইন্টারফেস, সার্ভো মোটরের এনকোডারের সাথে সংযুক্ত

⑤L1, L2: প্রধান সার্কিট পাওয়ার সাপ্লাই, একক-ফেজ পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত (200~240VAC, 50/60Hz পাওয়ার সাপ্লাই)

⑥ব্রেক: বাহ্যিক ব্রেক প্রতিরোধক ব্যবহার করুন

⑦U, V, W: সার্ভো ড্রাইভ আউটপুট, মোটর পাওয়ার সংযোগকারীর সাথে সংযুক্ত (U, V, W)

⑧গ্রাউন্ড স্ক্রু: পাওয়ার গ্রাউন্ড এবং মোটর গ্রাউন্ডের সাথে সংযোগ করুন

⑨চার্জ: পাওয়ার ইন্ডিকেটর লাইট

⑩CN4/CN5: 485 যোগাযোগ পোর্ট

একক-ফেজ 220V ড্রাইভ বৈদ্যুতিক বৈশিষ্ট্য

আইটেম

আকার A

আকার বি

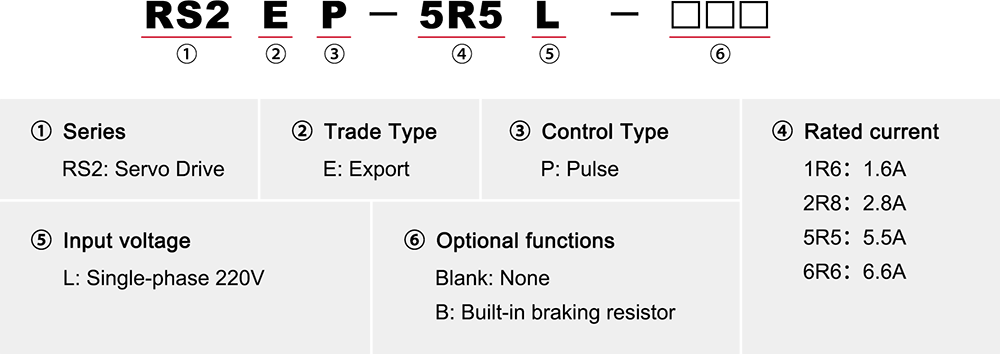

মডেল

1R6L

2R8L

5R5L

6R6L

বিদ্যুৎ সরবরাহ ক্ষমতা [কেভিএ]

0.5

1

1.7

2

ক্রমাগত আউটপুট কারেন্ট [আর্মস]

1.6

2.8

5.5

6.6

তাত্ক্ষণিক সর্বাধিক আউটপুট বর্তমান [আর্মস]

5.9

9.3

16.9

17

প্রধান সার্কিট

ক্রমাগত ইনপুট কারেন্ট [আর্মস]

2.4

5

8.7

11

প্রধান সার্কিট power supply

একক ফেজ 200~240VAC, -15%~ 10%, 50/60Hz

নিয়ন্ত্রণ লুপ

নিয়ন্ত্রণ সার্কিট পাওয়ার সাপ্লাই

বাসবার পাওয়ার সাপ্লাই, শেয়ার্ড পাওয়ার সাপ্লাই ইনপুট এবং সংশোধন

পাওয়ার লস

প্রধান সার্কিট power loss [W]

30.5

41

60.8

66.2

নিয়ন্ত্রণ সার্কিট পাওয়ার লস [W]

ব্রেকিং প্রতিরোধক

ব্রেক resistor function

ঐচ্ছিক

প্রতিরোধের মান [Ω]

50

50

50

50

ক্ষমতা [W]

30

30

50

50

বাহ্যিক ন্যূনতম অনুমোদিত প্রতিরোধের মান [Ω]

50

45

40

40

কুলিং পদ্ধতি

প্রাকৃতিক শীতলতা

এয়ার কুলিং

ওভারভোল্টেজ স্তর

OVC III

আকার A

আকার বি
